Découvrez comment ajouter un objet de technique alternative de type bassin à votre projet de drainage.
- Cliquez sur l’onglet Début
groupe de fonctions Créer une conception menu déroulant Bassin Créer un bassin
.
- Dans la boîte de dialogue Créer un bassin, spécifiez les éléments suivants :
- Nom du compte et description (facultative)
- Profondeur du bassin, pente, altitude.
- Nom de la couche du bassin
- Style de bassin dans la liste déroulante Style.
- Cliquez sur OK.

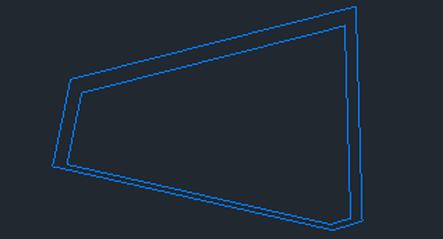

- Sur votre dessin, dessinez l’empreinte du bassin en tant que géométrie fermée.
Création d’un bassin à partir d’un objet
- Cliquez sur l’onglet Début groupe de fonctions Créer une conception menu déroulant Bassin Créer un bassin à partir d’un objet
.
- Sélectionnez un objet prédéfini avec une géométrie fermée.
- Dans la boîte de dialogue Créer un bassin, spécifiez les éléments suivants :
- Nom du compte et description (facultative)
- Profondeur du bassin, pente, altitude.
- Nom de la couche du bassin
- Style de bassin dans la liste déroulante Style.
- Si l’objet sélectionné doit être supprimé ou non (utilisez la case à cocher spécifique).
- Cliquez sur OK.

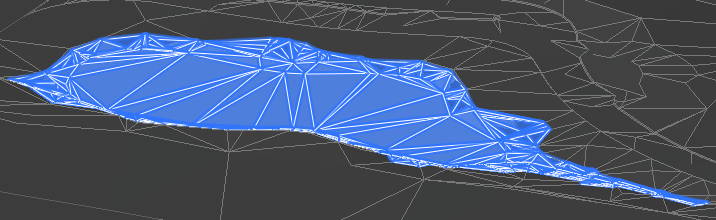

Création d’un bassin à partir d’une surface
- Cliquez sur l’onglet Début groupe de fonctions Créer une conception menu déroulant Bassin Créer un bassin à partir d’une surface
.
- Sélectionnez la surface sur le dessin.
- Spécifiez l’altitude du haut du bassin. Tout le potentiel de la surface est mis en évidence et vous pouvez sélectionner un point dans la zone du bassin choisie.
- Si vous ne savez pas exactement quelle est l’altitude supérieure du bassin, mais qu’il existe une courbe de niveau fermée qui représente le bassin souhaité, vous pouvez la sélectionner pour définir la limite du bassin.
- Dans la boîte de dialogue Créer un bassin à partir d’une surface, spécifiez les paramètres suivants :
- Nom du compte et description (facultative)
- Nom de la couche du bassin
- Style de bassin dans la liste déroulante Style.
- Cliquez sur OK.
Les canalisations peuvent s’accrocher et se connecter à un bassin comme dans toute connexion de réseaux de canalisations gravitaires (reportez-vous à la rubrique Modification des réseaux de canalisations). Les canalisations connectées s’affichent dans les onglets Débits entrants et Débits sortants de la boîte de dialogue Propriétés du bassin.
