Exemple : numérotation des pièces par niveau

Créez un gabarit de numérotation pour numéroter les pièces en fonction de l’étage où elles se trouvent. Le numéro de départ est défini pour chaque partition.

Étapes :

1. Ouvrez les options de numérotation et créez un nouveau modèle appelé Portes par pièce.
2. Filtre : cliquez sur Filtres pour ouvrir la boîte de dialogue Filtres.
   1. Créez un filtre pour la catégorie Pièces.
   2. En option, dans les règles de filtrage, sélectionnez le paramètre Département et définissez la règle « n’est pas égal à » et la valeur « Escaliers ». Dans le projet, les pièces pour lesquelles cette valeur est définie pour Département seront exclues de ce modèle et pourront être numérotées par un second modèle où vous pourrez définir Département = « Escaliers ».
3. Paramètre de numérotation : sélectionnez Numéro.
4. Partitionnement : cliquez sur Modifier à côté de Partitionnement pour ouvrir la boîte de dialogue Partitionnement.
   1. Dans la boîte de dialogue Partitionnement, cochez la case en regard de Partition par valeur de paramètre.
   2. La liste déroulante Sélectionner les paramètres de affiche la catégorie Pièces.
   3. Dans la liste des paramètres, sélectionnez Niveau et ajoutez-le à la liste de droite. Cela permet de définir des partitions ou des séquences de numérotation en fonction du niveau sur lequel se trouve chaque pièce.
5. Correspondance des éléments : désactivé.
6. Formatage des nombres : aucune modification.
7. Cliquez sur Appliquer dans la boîte de dialogue Options de numérotation pour appliquer le modèle.
8. Définir le numéro de départ cliquez sur le bouton Séquence de numérotation pour accéder à la boîte de dialogue Séquence de numérotation.
   1. Définissez la valeur de départ pour chaque niveau, par exemple, 101, 201, 301 et cliquez sur Appliquer.

Partition	Valeur de départ	En cours d’utilisation	Quantité
01 - Niveau d’entrée	101	101 - 128	28
02 - Étage	201	201 - 230	30
03 - Étage	301	301 - 324	24

Vous pouvez également créer un autre modèle pour les pièces représentant des cages d’escalier, en répétant les étapes 1 à 8, avec les modifications suivantes.

• Le filtre pour les pièces avec département correspond à « Escaliers ».
• Même paramètre de sortie et mêmes paramètres de partitionnement.
• Dans le formatage des nombres, ajoutez S comme préfixe pour <Number>.
• Mêmes numéros de départ pour chaque partition.

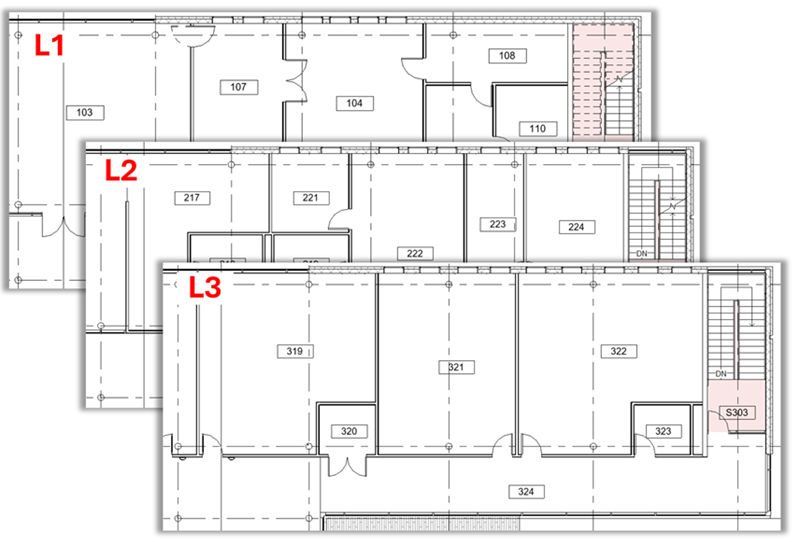

• Les résultats se trouvent ci-dessous.
