Propriétés d'occurrence d'étiquette

Modifiez les propriétés d'occurrence d'une étiquette pour indiquer si elle possède une ligne de repère et préciser son orientation dans la vue.

Nom	Description
Ligne de repère	Indique si l'étiquette est dotée d'une ligne de repère. Par défaut, le repère a une extrémité attachée, mais vous pouvez spécifier une extrémité libre dans l’onglet contextuel du ruban.
Orientation	Indique si l'étiquette s'affiche horizontalement, verticalement ou est alignée sur les éléments du modèle. Vous pouvez également sélectionner l'étiquette et appuyer sur la barre d'espacement pour modifier l'orientation verticale ou horizontale.
Angle	Spécifie la valeur d'angle de rotation de l'étiquette dans le sens antihoraire par rapport à la position horizontale. Remarque : Lorsque vous sélectionnez plusieurs étiquettes, vous pouvez utiliser ce paramètre pour faire pivoter toutes les étiquettes sélectionnées.
Début du repère	Indique si le début de la ligne de repère est attaché à l’élément étiqueté ou s’il peut être positionné manuellement.
Fin du repère	Indique si l'extrémité de la ligne de repère est attachée à l'élément étiqueté ou si elle peut être positionnée manuellement.

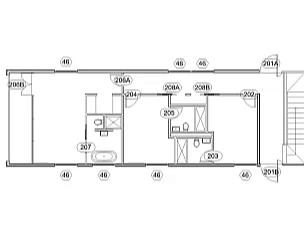

Nombre d'hôtes	Affiche le nombre d'hôtes pour l'étiquette sélectionnée. Reportez-vous à la rubrique Placement d’étiquettes avec plusieurs lignes de repère.
Exclure du contour du repère	Exclut la géométrie du contour utilisé par les lignes de repère pour déterminer le point d’attache de la pièce jointe de départ. Les éléments suivants des familles d’annotations prennent en charge le paramètre Exclure du contour du repère : Plans de référence Étiquettes Lignes Zones de masquage Zones remplies Symboles (occurrences de familles d’annotations 2D placées) Remarque : Le texte ne contribue pas au contour de la ligne de repère. Lorsque la géométrie est exclue en définissant le paramètre Exclure du contour du repère, le point de départ de la ligne de repère est automatiquement attaché à l’un des quatre côtés de l’étiquette à l’aide du contour réduit. Il en résulte un placement cohérent de la ligne de repère, en plus d’éviter les cas où le changement du type d’étiquette (pour un type avec une géométrie supplémentaire) pourrait entraîner un déplacement de la ligne de repère. Le paramètre Exclure du contour du repère prend également en charge l’association à d’autres paramètres Oui/Non, ce qui vous permet de personnaliser différents contours par type de famille.
