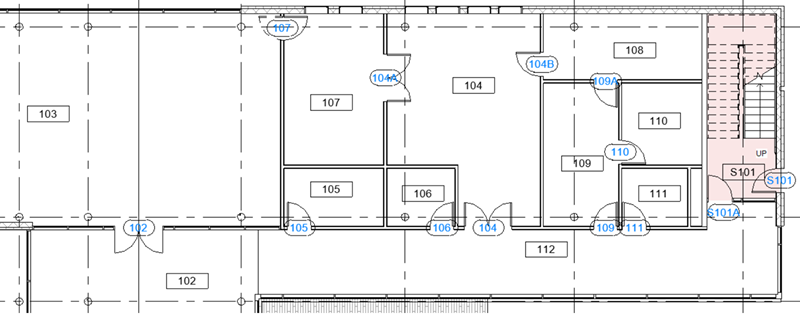

Exemple : numérotation des portes par pièces

Créez un modèle pour numéroter les portes en fonction de la pièce dans laquelle elles s’ouvrent.

Le numéro de porte est égal au numéro de la pièce, sauf s’il y a plus d’une porte par pièce, sinon c’est 101A, 101B, etc. L’exemple montre également comment exclure certaines portes de la numérotation, en spécifiant un critère de filtre (Commentaires = Exclure).

Étapes :

1. Ouvrez les options de numérotation et créez un nouveau modèle appelé Portes par pièce.
2. Filtre : cliquez sur Filtres pour ouvrir la boîte de dialogue Filtres.
   1. Créez un filtre qui sélectionne la catégorie Portes.
   2. Si vous le souhaitez, dans les règles de filtrage, sélectionnez le paramètre Commentaires et définissez la règle « n’est pas égal à » et la valeur « Exclure ». Dans le projet, l’ajout de l’option Exclure à une porte la supprime de la portée de la numérotation.
      Remarque : Vous pouvez utiliser une approche similaire pour filtrer les familles partagées imbriquées dans une famille Porte, afin que ces pièces ne soient pas numérotées.
3. Paramètre de numérotation : sélectionnez Marquer.
4. Partitionnement : cliquez sur Modifier à côté de Partitionnement pour ouvrir la boîte de dialogue Partitionnement.
   1. Cochez la case en regard de Partitionner par valeur de paramètre.
   2. Dans la liste déroulante Sélectionner les paramètres de, sélectionnez Vers la pièce.
   3. Dans la liste des paramètres, sélectionnez Vers la pièce : Numéro et ajoutez-le à la liste de droite. Cela définira des partitions ou des séquences de numérotation en fonction du numéro de pièce dans lequel chaque porte s’ouvre.
5. Correspondance des éléments : désactivé.
6. Formatage des nombres : cliquez sur Modifier le formatage des nombres pour ouvrir la boîte de dialogue Formatage des nombres.
   1. Dans la liste déroulante Premier numéro de la séquence, sélectionnez Ignorer.
   2. Dans la liste déroulante Afficher la valeur <Number> comme, sélectionnez Lettres majuscules.
   3. Dans la liste déroulante Sélectionner les paramètres de, sélectionnez Vers la pièce.
   4. Ajoutez le paramètre Vers la pièce : Numéro.
   5. Vous pouvez également ajouter une valeur commune au champ Valeur de l’échantillon, par exemple 101.
7. Cliquez sur Appliquer dans la boîte de dialogue Options de numérotation pour appliquer le modèle.
8. Si vous le souhaitez, passez en revue les partitions identifiées en accédant à la boîte de dialogue Séquences de numérotation.

Remarque : Les propriétés « Vers la pièce »/« De la pièce » sont basées sur le point de calcul de la pièce pour les portes. Si vous souhaitez que la pièce soit mise à jour lorsque vous retournez la porte dans le projet, vous pouvez modifier la famille de portes et activer la visibilité du point de calcul de la pièce.
