GEOMETRIAILETISZTÁZÁSMEGNYIT (parancs) Keres

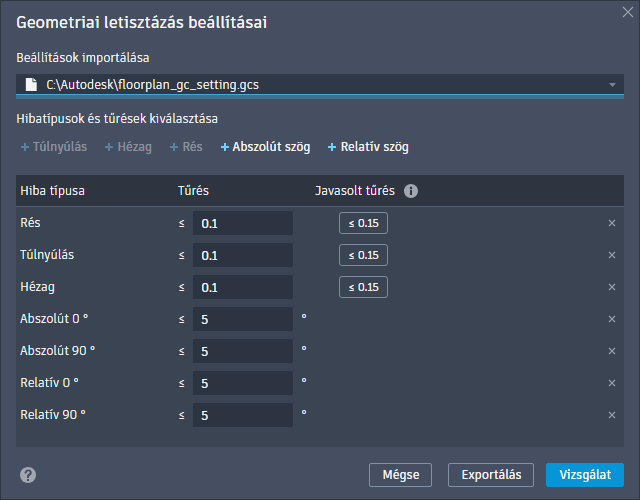

A Geometriai letisztázás beállításai párbeszédpanelen testre szabhatja, hogy a program mely geometriai hibákat találja meg, beállíthatja az egyes hibatípusok tűrésértékeit, valamint kezelheti a beállítássablonokat. A beállításokat a program a felhasználói profilban menti, és ezek .gcs fájlként importálhatók vagy exportálhatók későbbi használat céljából.
Opciók
A következő lehetőségek jelennek meg.
- Beállítások importálása
-
- Fájl kiválasztása
-
Megnyitja a Beállításfájl betöltése tallózót a .gcs beállításfájl kiválasztásához és importálásához.
- Fájl kiválasztása mező
-
Megjeleníti az aktuális .gcs beállításfájl útvonalát. Alapértelmezett beállítások használata esetén a fájl útvonala nem jelenik meg.
- Hibatípusok és tűrések kiválasztása
-
- Hibatípus
-
A vizsgálat csak a Hibatípus területen felsorolt hibákat tartalmazza. A szükségtelen hibatípusok eltávolítása felgyorsítja a vizsgálatot.
Elérhető hibatípusok:
- Túlnyúlás: Egy vonal vagy vonallánc végpontja túlnyúlik egy megadott alakon.
- Hézag: Egy vonal vagy vonallánc végpontja megáll egy megadott alak előtt.
- Térköz: Egy vonal vagy vonallánc végpontjának egybe kellett volna esnie egy másik ponttal, de nem így történt.
- Abszolút szög: Egy vonal vagy vonallánc kissé eltér az FKR szabványos 0, 90 vagy 180 fokos szögétől az aktuális felhasználói koordináta-rendszerhez viszonyítva.
- Relatív szög: Két egymást metsző vonal vagy vonallánc nem a kívánt szabványos szögben találkozik (merőleges esetén 90 fok, átlós esetén 45 fok).
Megjegyzés: A túlnyúlás, a hézag és a térköz típusú hibák be- vagy kikapcsolhatók. Az abszolút szög és a relatív szög típusú hibák hozzáadhatók egyéni, 0° és 180° közötti szögértékekkel. A hozzáadható abszolút szög és relatív szög típusú hibák száma nincs korlátozva, de az ismétlődő értékek nem lesznek feldolgozva. - Tűréshatár
-
Megadja az egyes hibatípusok azonosítási küszöbértékét. A tűrésnek 0,000100-nál nagyobb értéknek kell lennie. A hosszalapú tűrések mértékegység nélküliek, a szögalapú tűrések pedig fokot használnak.
- Javasolt tűréshatár
-
A javasolt tűrésértékek a teljes rajz geometriáján alapulnak.
- Eltávolítás (X)
-
Eltávolítja a kiválasztott hibatípust a vizsgálatból.
- Mégse
-
Bezárja a Geometriai letisztázás beállításai párbeszédpanelt a módosítások mentése nélkül.
- Exportálás
- Megnyitja a Beállítások mentése fájlböngészőt az aktuális beállítások .gcs fájlként történő exportálásához.
- Vizsgálat
- Geometriai hibákat keres az aktuális rajzban a kiválasztott hibatípusok és tűrések használatával.
Megjegyzés: Az első vizsgálat után a Vizsgálat gomb Ismételt vizsgálatra módosul a további vizsgálatokhoz.
