Modell lap (Csatorna tulajdonságai párbeszédpanel)

Ezen a lapon hivatkozhat a csatorna kiindulási vonalának adataira.

Kiindulási vonal

Vezérlővonal. Megjeleníti a kiindulási vonalhoz hivatkozott vezérlővonal nevét. NA értéket jelenít meg, ha kiindulási vonalként nyomvonal/hossz-szelvény lett kiválasztva.

Illesztés. Megjeleníti a kiindulási vonalhoz hivatkozott nyomvonal nevét. NA értéket jelenít meg, ha kiindulási vonalként vezérlővonal lett kiválasztva.

Hossz-szelvény. Megjeleníti a kiindulási vonalhoz hivatkozott nyomvonalhoz tartozó hossz-szelvény nevét. NA értéket jelenít meg, ha kiindulási vonalként vezérlővonal lett kiválasztva.

Szelvénytartomány meghatározása. Lehetővé teszi a szelvényezést a csatorna mentén.

Kezdőszelvény. Meghatározza a csatorna kezdőszelvényét. Kattintson a gombra a szelvény helyének rajzban történő manuális kiválasztásához.

Zárószelvény. Meghatározza a csatorna zárószelvényét. Kattintson a gombra a szelvény helyének rajzban történő manuális kiválasztásához.

Általános

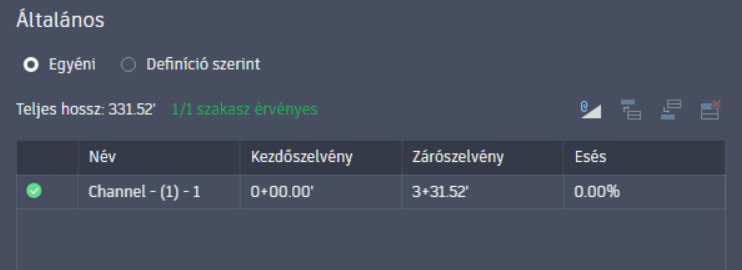

Egyéni. Engedélyezi a csatorna szakaszainak szerkesztését az egyes esési szakaszok kezdő- és zárószelvényeinek meghatározása érdekében.

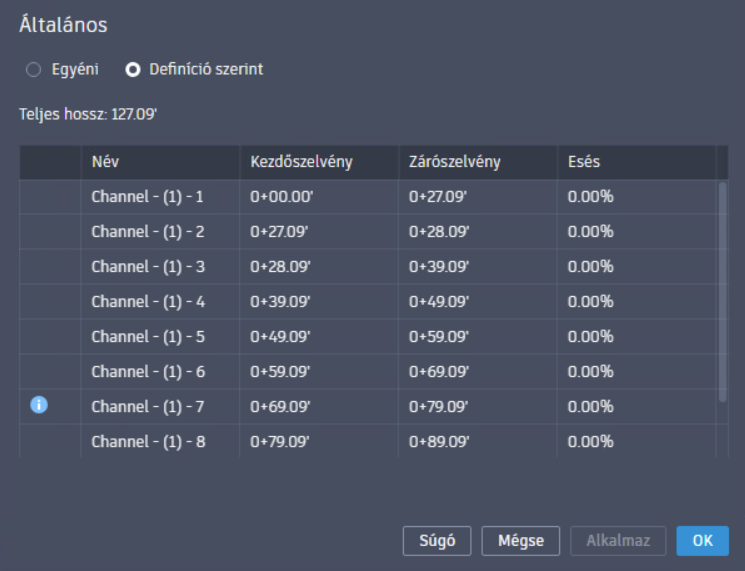

A megadottak szerint. Lehetővé teszi a csatornaszakaszok automatikus létrehozását a kiindulási vonal mentén történő esésváltozások alapján.

Teljes hossz. Megjeleníti a kiindulási vonal teljes lineáris hosszát.

Név. Az egyes csatornaszakaszok nevét jeleníti meg. Egy numerikus utótagot ad a csatorna nevéhez, és írásvédett.

Kezdőszelvény. Az egyes csatornaszakaszok kezdőszelvényét jeleníti meg. Ennek az értéknek a megadott szelvénytartományba kell esnie, különben a rendszer hibát jelez.

Zárószelvény. Az egyes csatornaszakaszok zárószelvényét jeleníti meg. Ennek az értéknek a megadott szelvénytartományba kell esnie, különben a rendszer hibát jelez.

Esés. Megjeleníti az egyes csatornaszakaszok esését. Százalékos értékben kifejezett esésként jelenik meg, illetve Vízszintes értékként, ha nincs lejtés. A negatív esés a szelvényezés mentén lefelé irányuló lejtést jelent.

Egyéni beállítás eszközei. A következő eszközök érhetők el az Egyéni beállítás használatakor.

Importálás automatikusan kiszámított lejtésekből. Ez felülírja az automatikusan kiszámított adatokkal a testreszabott lejtési adatokat. A felhasználó ezután módosíthatja az automatikusan kiszámított adatokat.
Sor beszúrása fölé. Ez a beállítás felosztja az aktuális sor szelvénytartományát, és hozzáad egy sort felette. A felosztás helyének meghatározásához meg kell adni egy szelvényértéket.
Sor beszúrása alá. Ez a beállítás felosztja az aktuális sor szelvénytartományát, és hozzáad egy sort alatta. A felosztás helyének meghatározásához meg kell adni egy szelvényértéket.
Kiválasztott sor törlése. Ez törli az aktuális szelvénytartományt azáltal, hogy egyesíti azt az alatta lévő sorral. Ha az utolsó sor törlődik, a program a felette lévő sorral egyesíti. Ha csak egy sor van, akkor azt nem lehet törölni.

Megjegyzés: A lejtés irányát megváltoztató (azaz domború vagy homorú ponton áthaladó) csatornákat nem szabad egyetlen csatornaelemként modellezni. Ha a lejtés iránya egy csatornán belül megfordul, előfordulhat, hogy a folyás nem éri el megfelelően a tervezett folyásirányú kifolyót a szimuláció során, és elveszhet a rendszerből. A bevált módszer az, ha felosztja a csatornát az egyes domború vagy homorú pontokon, és az eredményként kapott szakaszokat külön csatornákként határozza meg. A homorú pontokra, ahol az ellentétes lejtőkről érkező áramlások összetartanak, egy üres műtárgyat kell helyezni.

Hosszirányú lejtés. Megjeleníti a kiindulási vonal lejtését. Emelkedés:hossz formátumban jelenik meg, illetve Vízszintes értékként, ha nincs lejtés.

Hossz. Megjeleníti a kiindulási vonal lineáris hosszát.
