Keresztszelvény lap (Csatornatulajdonságok párbeszédpanel)

Ezen a lapon meghatározhatja a csatorna keresztszelvényének geometriáját.

A párbeszédpanel alján található előnézeti hossz-szelvény a paraméterek változtatásával módosul.

Trapéz alakú: Paraméterek

Alap távolsága: Megadja a csatornafenék közepének XZ értékét az előnézeti rácsban megjelenített módon.
Típus: Megadja a csatorna keresztszelvényének geometriatípusát. A következők közül választhat: Trapéz alakú, Háromszög alakú, Négyszögletes vagy Egyedi.

Az alábbi paramétereket módosíthatja a normál, trapéz alakú csatornaprofilok esetében.

Magasság: Megadja a csatorna fenéktől számított magasságát.
Oldalesés: Megadja a csatorna oldalainak emelkedés:hossz formátumú lejtését.
Oldal: Megadja, hogy a háromszög alakú csatorna melyik oldala lejtős. Ennek értéke Bal vagy Jobb lehet.

Válassza a Testreszabott lehetőséget egy csatornaprofil megtervezéséhez.

KOORD: Megjelenít egy numerikus koordinátapontot a keresztszelvény előnézeti rácsában.
X: Megadja a KOORD vízszintes pozícióját a keresztszelvény előnézeti rácsában.
Y: Megadja a KOORD függőleges pozícióját a keresztszelvény előnézeti rácsában.

A KOORD és az X/Y koordináták használatával, valamint az alábbi eszközökkel létrehozhatja egy csatornaprofilt.

Pont hozzáfűzése. Új, üres pontot ad hozzá a KOORD lista végéhez.
Pont törlése. Törli az aktuálisan kiválasztott pontot.
Mozgatás az elejére. A kiválasztott pontot az azonosítólista elejére helyezi át.
Mozgatás felfelé. A kiválasztott pontot egy hellyel feljebb mozgatja az azonosítólistában.
Mozgatás lefelé. A kiválasztott pontot egy hellyel lejjebb mozgatja az azonosítólistában.
Mozgatás a végére. A kiválasztott pontot az azonosítólista végére helyezi át.

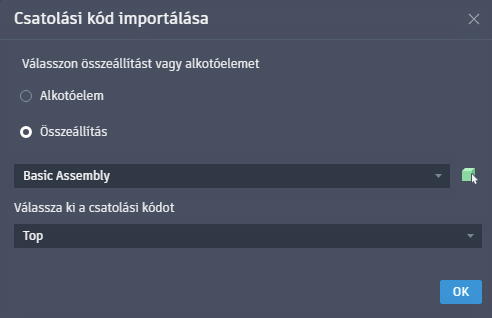

Pontok importálása csatolási kódokból. Pontokat importál a rajz egy megadott összeállításából vagy alkotóeleméből. Az eredményül kapott Csatolási kód importálása párbeszédpanelen először válasszon az alkotóelem és az összeállítás közül, majd válasszon a legördülő listából. Egy alkotóelem vagy összeállítás rajzból való manuális kiválasztásához kattintson a gombra. Miután kiválasztotta, adjon meg egy csatolási kódot a legördülő listából.
Pontok importálása CSV-fájlból. Testreszabott csatornához importál pontokat egy CSV-fájlból.
Pontok exportálása CSV-fájlba. Testreszabott csatornából exportál pontokat egy CSV-fájlba.
