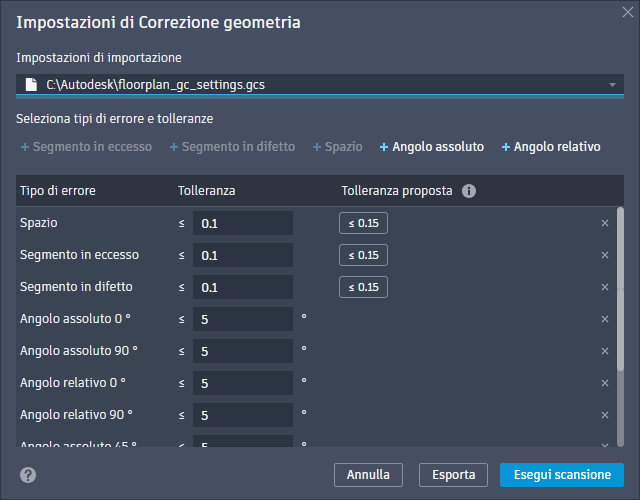

Finestra di dialogo Impostazioni di Correzione geometria

APRICORREZIONEGEOMETRIA (comando) Trova

La finestra di dialogo Impostazioni di Correzione geometria consente di personalizzare gli errori di geometria trovati, impostare i valori di tolleranza per ciascun tipo di errore e gestire i modelli di impostazioni. Le impostazioni vengono salvate nel profilo utente e possono essere importate o esportate come file .gcs per un utilizzo futuro.

Elenco di opzioni

Vengono visualizzate le opzioni seguenti.

Importazione di impostazioni

Seleziona un file: Apre il browser di file di caricamento delle impostazioni per selezionare e importare un file di impostazioni .gcs.
Campo Seleziona un file: Visualizza il percorso del file delle impostazioni .gcs corrente. Se vengono utilizzate le impostazioni di default, non viene visualizzato alcun percorso di file.

Seleziona tipi di errore e tolleranze

Tipo di errore

Solo gli errori elencati in Tipo di errore vengono inclusi nella scansione. La rimozione dei tipi di errore non necessari velocizzerà il processo di scansione.

Tipi di errore disponibili:

Segmento in eccesso: il punto finale di una linea o di una polilinea si estende oltre una determinata forma.
Segmento in difetto: il punto finale di una linea o di una polilinea si interrompe prima di una determinata forma.
Spazio: il punto finale di una linea o di una polilinea avrebbe dovuto coincidere con un altro punto, ma non lo fa.
Angolo assoluto: la linea o la polilinea si discosta leggermente da un angolo UCS standard a 0, 90 o 180 gradi rispetto al sistema di coordinate utente corrente.
Angolo relativo: due linee o polilinee intersecanti non si incontrano all'angolo standard previsto, 90 gradi per la perpendicolare o 45 gradi per la diagonale.

Nota: Gli errori Segmento in eccesso, Segmento in difetto e Spazio possono essere attivati o disattivati. È possibile aggiungere gli errori Angolo assoluto e Angolo relativo con valori di angolo personalizzati da 0° a 180°. Non esiste alcun limite al numero di errori Angolo assoluto e Angolo relativo che possono essere aggiunti, ma i valori duplicati non verranno elaborati.

Tolleranza

Imposta la soglia per l'identificazione di ciascun tipo di errore. I valori di tolleranza devono essere numeri maggiori di 0,000100. La tolleranza è senza unità per gli errori basati sulla lunghezza e utilizza i gradi per gli errori basati sull'angolo.

Tolleranza proposta

I valori di tolleranza proposti si basano sulla geometria dell'intero disegno.

Rimuovi (X)

Rimuove il tipo di errore selezionato dalla scansione.

Annulla: Chiude la finestra di dialogo Impostazioni di Correzione geometria senza salvare le modifiche.
Esporta: Apre il browser di file Salva impostazioni per esportare le impostazioni correnti come file .gcs.
Esegui scansione: Esegue la scansione del disegno corrente per individuare eventuali errori di geometria utilizzando i tipi di errore e le tolleranze selezionati.
Nota: Dopo la prima scansione, il pulsante Esegui scansione cambia in Ripeti scansione per le scansioni successive.
