Come creare un simbolo di spigolo (Set di strumenti AutoCAD Mechanical)

1. Fare clic su scheda Annota gruppo Simboli Simbolo spigolo. Trova
   Nota: I simboli di spigolo sono supportati solo dagli standard di disegno DIN, GB, JIS e ISO.
2. Selezionare l'oggetto a cui associare il simbolo di simbolo.
3. Se il simbolo è stato associato ad una linea, nell'area di disegno, specificare il punto iniziale della direttrice.

   Se l'oggetto è stato associato ad un arco, un cerchio, un'ellisse o una spline, saltare al passaggio successivo.

4. Specificare il secondo punto della direttrice del simbolo di spigolo, quindi premere INVIO.
   Suggerimento:

   • Se il simbolo è associato ad un arco, un cerchio o una linea, premere MAIUSC+F (attiva/disattiva modalità Ortogonale direttrice simbolo) mentre si trascina il cursore per consentire l'utilizzo di direttrici non perpendicolari.
   • Se il simbolo è associato ad una linea, spostare il cursore in modo che la direttrice sia quasi perpendicolare, quindi tracciare lungo la traiettoria di allineamento visualizzata.
5. Nella finestra di dialogo Simbolo spigolo, specificare i requisiti e il modo in cui il simbolo di spigolo viene posizionato nel disegno.
   1. In Opzioni, per impostare il simbolo come indicatore collettivo di tutti gli altri simboli di spigolo nel disegno, selezionare Inserisci come simbolo di maggioranza.
      Nella revisione ISO 13715:2017(E), in Opzioni, selezionare una delle seguenti opzioni:

      • Definisci per tutti gli spigoli
      • Definisci per gli spigoli esterni
      • Definisci per gli spigoli interni
      • Inserisci come simbolo di maggioranza con più di un'eccezione.
      • Inserisci come simbolo di maggioranza con un'eccezione.
      Nota: Ad eccezione di Inserisci come simbolo di maggioranza per più di un'eccezione, tutte le altre opzioni sono nuove nella revisione ISO 13715:2017(E).
   2. In Requisiti, effettuare le seguenti operazioni:
      1. Per inserire un simbolo di spigolo senza dati specifici, selezionare Consenti dimensione non definita, quindi fare clic su Sbavatura o sovrammetallo consentiti oppure Gola di scarico obbligatoria. Per definire la direzione, selezionare un valore dall'elenco a discesa.
         Nella revisione ISO 13715:2017(E), per inserire un simbolo di spigolo senza dati specifici, in Requisiti, selezionare Nessun valore. Per definire la direzione, selezionare una delle seguenti posizioni:

         • Direzione non definita
         • Direzione verticale definita
         • Direzione orizzontale definita
         • Direzioni verticale e orizzontale definite
      2. Per impostare i dati per il simbolo dello spigolo, immettere il valore Simbolo spigolo nella casella superiore o inferiore nell'area dei parametri oppure selezionare il valore dall'elenco a discesa.
      3. Per visualizzare la revisione standard accanto al simbolo, selezionare Mostra etichetta standard.

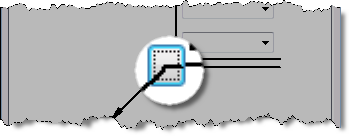

      4. Per aggiungere la designazione su tutto il profilo, fare clic sul pulsante Su tutto il profilo.

      5. Per visualizzare i valori di indicazione, immettere i valori nelle caselle corrispondenti da e a.
         Nota: Questa opzione è disponibile solo nella revisione ISO 13715:2017(E).
      6. Per specificare il numero di spigoli, immettere un valore nella casella Numero di spigoli.
         Nota: Questa opzione è disponibile solo nella revisione ISO 13715:2017(E).
6. Fare clic su OK.
