Scheda Modello (finestra di dialogo Proprietà del canale)

Utilizzare questa scheda per fare riferimento alle informazioni di base per il canale.

Linea base

Linea caratteristica. Visualizza il nome della linea caratteristica a cui si fa riferimento per la linea base. Viene visualizzata come NA se è selezionata l'opzione Linea base tracciato/profilo.

Tracciato. Visualizza il nome del tracciato a cui si fa riferimento per la linea base. Viene visualizzata come NA se è selezionata l'opzione Linea base linea caratteristica.

Profilo. Visualizza il nome del profilo associato al tracciato a cui si fa riferimento per la linea base. Viene visualizzata come NA se è selezionata l'opzione Linea base linea caratteristica.

Definire un intervallo di progressive. Abilita la quotatura progressive lungo il canale.

Progressiva iniziale. Specifica la progressiva iniziale del canale. Fare clic su per selezionare manualmente la posizione di una progressiva nella Carta.

Progressiva finale. Specifica la progressiva finale del canale. Fare clic su per selezionare manualmente la posizione di una progressiva nella Carta.

Generale

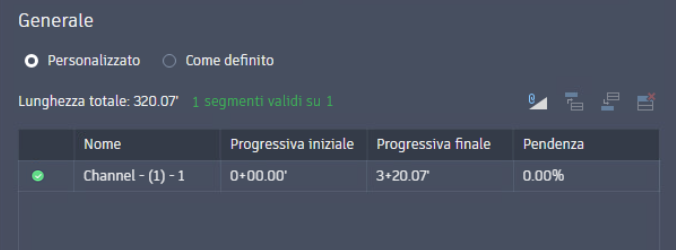

Personalizzato. Consente di modificare i segmenti del canale per definire la progressiva iniziale e quella finale di ogni segmento di pendenza percentuale.

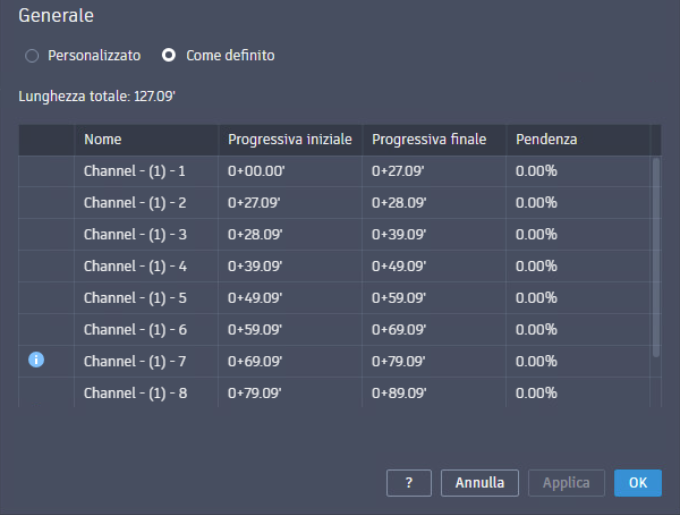

Come definito. Consente di creare automaticamente i segmenti di canale in base alle modifiche della pendenza percentuale lungo la linea base.

Lunghezza totale. Visualizza la lunghezza lineare totale della linea base.

Nome. Visualizza il nome di ciascun segmento di canale. Viene aggiunto un suffisso numerico al nome del canale e il campo è di sola lettura.

Progressiva iniziale. Visualizza la progressiva iniziale di ciascun segmento di canale. È necessario che questo valore sia compreso nell'intervallo di progressive definito o verrà visualizzato un errore.

Progressiva finale. Visualizza la progressiva finale di ciascun segmento di canale. È necessario che questo valore sia compreso nell'intervallo di progressive definito o verrà visualizzato un errore.

Pendenza %. Visualizza la pendenza percentuale di ciascun segmento di canale. La pendenza viene rappresentata in percentuale e, se non esiste alcuna pendenza, verrà visualizzato Orizzontale. Una pendenza percentuale negativa rappresenta una pendenza verso il basso lungo la quotatura progressive.

Strumenti per l'opzione Personalizzato. Quando si utilizza l'opzione Personalizzato, sono disponibili i seguenti strumenti.

Importare da pendenze calcolate automaticamente. I dati di pendenza personalizzati verranno sovrascritti con i dati calcolati automaticamente. L'utente potrà poi regolare i dati calcolati automaticamente.
Inserisci riga in alto. Questa opzione divide l'intervallo di progressive della riga corrente e aggiunge una riga in alto. È necessario immettere un valore di progressiva per definire la posizione della divisione.
Inserisci riga in basso. Questa opzione divide l'intervallo di progressive della riga corrente e aggiunge una riga in basso. È necessario immettere un valore di progressiva per definire la posizione della divisione.
Elimina riga selezionata. L'intervallo di progressive corrente verrà eliminato e sarà combinato con la riga sottostante. Se viene eliminata l'ultima riga, sarà combinato con la riga precedente. Se è presente una sola riga, non è possibile eliminarla.

Nota: I canali che cambiano direzione di pendenza, ad esempio che passano attraverso un punto convesso o un punto concavo, non devono essere modellati come elementi a canale singolo. Quando la direzione della pendenza si inverte all'interno di un canale, il flusso potrebbe non raggiungere correttamente l'uscita a valle prevista durante la simulazione e potrebbe andare perso nel sistema. La procedura ottimale consiste nel dividere il canale in corrispondenza di ogni punto convesso o concavo e definire i segmenti risultanti come canali separati. Posizionare un pozzetto nullo in corrispondenza dei punti concavi, dove convergono i flussi provenienti da pendenze opposte.

Pendenza longitudinale. Consente di visualizzare la pendenza della linea base. Viene rappresentata come verticale:orizzontale e sarà Orizzontale se non esiste alcuna pendenza.

Lunghezza. Visualizza la lunghezza lineare della linea base.
