Scheda Sezione (finestra di dialogo Proprietà del canale)

Utilizzare questa scheda per definire la geometria della sezione trasversale del canale.

Il profilo di anteprima nella parte inferiore di questa finestra di dialogo verrà regolato in base alle eventuali modifiche apportate ai parametri.

Parametri trapezoidali

Scostamento base: Specifica l'XZ del canale in basso al centro, come rappresentato nella griglia di anteprima.
Tipo: Specifica il tipo di geometria della sezione trasversale del canale. Selezionare Trapezoidale, Triangolare, Rettangolare o Personalizzato.

Regolare i seguenti parametri per un profilo canale trapezoidale standard.

Altezza: Specifica l'altezza del canale dalla parte inferiore.
Pendenza laterale: Specifica la pendenza verticale:orizzontale dei lati del canale.
Lato: Specifica il lato del canale triangolare inclinato. A sinistra o a destra.

Selezionare Personalizzato per la progettazione di un profilo di canale.

ID: Visualizza un punto di coordinata numerica nella griglia dell'immagine di anteprima della sezione.
X: Specifica la posizione orizzontale dell'ID nella griglia dell'immagine di anteprima della sezione.
Y: Specifica la posizione verticale dell'ID nella griglia dell'immagine di anteprima della sezione.

Utilizzando l'ID e le coordinate X/Y, creare un profilo del canale con i seguenti strumenti.

Aggiungi punto. Aggiunge un nuovo punto vuoto alla fine dell'elenco ID.
Elimina punto. Elimina il punto attualmente selezionato.
Sposta all'inizio. Sposta il punto selezionato all'inizio dell'elenco ID.
Sposta in alto. Sposta il punto selezionato di una posizione verso l'alto nell'elenco ID.
Sposta in basso. Sposta il punto selezionato di una posizione verso il basso nell'elenco ID.
Sposta alla fine. Sposta il punto selezionato alla fine dell'elenco ID.

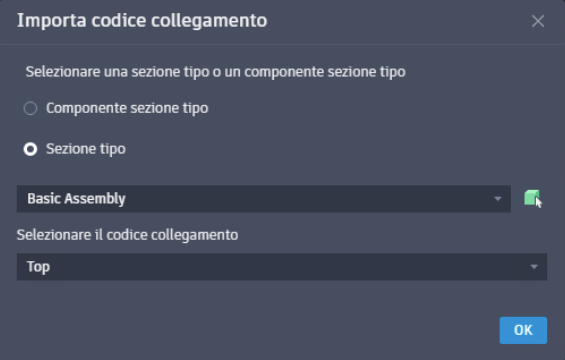

Importa punti da codici collegamento. Importa i punti da una sezione tipo o da un componente sezione tipo specificato nella Carta. Nella finestra di dialogo Importa codice collegamento che viene visualizzata, scegliere prima tra componente sezione tipo o sezione tipo, quindi selezionare un'opzione dall'elenco a discesa oppure fare clic su per scegliere manualmente un componente sezione tipo o una sezione tipo dalla Carta. Una volta selezionato, specificare un codice collegamento dall'elenco a discesa.
Importa punti da un file CSV. Importa punti per un canale personalizzato da un file CSV.
Esporta punti in un file CSV. Esporta punti da un canale personalizzato in un file CSV.
