Come creare un bacino

Informazioni su come aggiungere un oggetto acqua piovana del bacino al progetto di drenaggio.

1. Fare clic sulla scheda Inizio gruppo Crea progetto menu a discesa Bacino Crea bacino .
2. Nella finestra di dialogo Crea bacino, specificare quanto segue:
   • Nome del bacino e descrizione facoltativa.
   • Profondità, pendenza, quota altimetrica del bacino.
   • Nome layer bacino.
   • Stile bacino dal menu a discesa Stile.
3. Fare clic su OK.

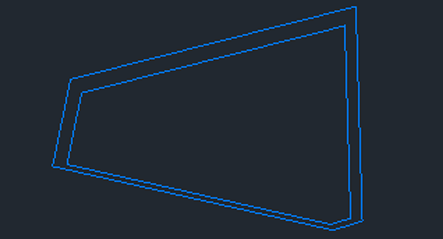

4. Nella Carta, disegnare l'impronta del bacino come geometria chiusa.

Come creare un bacino da un oggetto

1. Fare clic sulla scheda Inizio gruppo Crea progetto menu a discesa Bacino Crea bacino da oggetto .
2. Selezionare un oggetto pre-disegnato con geometria chiusa.
3. Nella finestra di dialogo Crea bacino, specificare quanto segue:
   • Nome del bacino e descrizione facoltativa.
   • Profondità, pendenza, quota altimetrica del bacino.
   • Nome layer bacino.
   • Stile bacino dal menu a discesa Stile.
   • Se l'oggetto selezionato deve essere eliminato o meno (utilizzare la casella di controllo specifica).
4. Fare clic su OK.

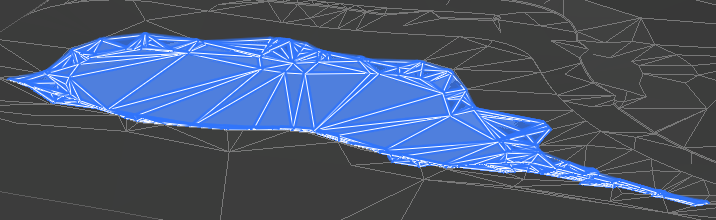

Come creare un bacino da una superficie

1. Fare clic sulla scheda Inizio gruppo Crea progetto menu a discesa Bacino Crea bacino da superficie .
2. Nella Carta, selezionare la superficie.
3. Immettere la quota altimetrica superiore del bacino. Viene evidenziato tutto il potenziale della superficie ed è possibile selezionare un punto all'interno dell'area del bacino desiderata.
4. Se non si sa esattamente qual è la quota altimetrica superiore del bacino, ma è presente una curva di livello chiusa che rappresenta il bacino desiderato, è possibile selezionarla per definire il contorno del bacino.
5. Nella finestra di dialogo Crea bacino da superficie, specificare i parametri seguenti:
   • Nome del bacino e descrizione facoltativa.
   • Nome layer bacino.
   • Stile bacino dal menu a discesa Stile.
6. Fare clic su OK.

Le condotte possono essere agganciate e connesse ad un bacino come in qualsiasi connessione di rete di condotte a gravità (vedere Come modificare le reti di condotte). Le condotte connesse vengono quindi visualizzate nelle schede Flussi in ingresso e Flussi in uscita della finestra di dialogo Proprietà bacino.
