Autodesk Drainage Tools for Civil 3D

Informazioni sui nuovi miglioramenti apportati agli strumenti di analisi e drenaggio per Civil 3D.

Autodesk Drainage Tools for Civil 3D è ora incluso e installato a partire da Civil 3D 2026.2. Si tratta di un gruppo di strumenti pronto per la produzione progettato per integrare gli ambienti di progettazione dei drenaggi di Civil 3D con funzionalità di analisi basate sui servizi cloud di analisi di InfoDrainage, il tutto direttamente in Civil 3D. Questa integrazione consente di migliorare le funzionalità di progettazione di drenaggio con nuovi flussi di lavoro per la progettazione di bacini, dispositivi di accumulo sotterranei e canali aperti, nonché drenaggi migliorati con supporto esteso del metodo di scorrimento.

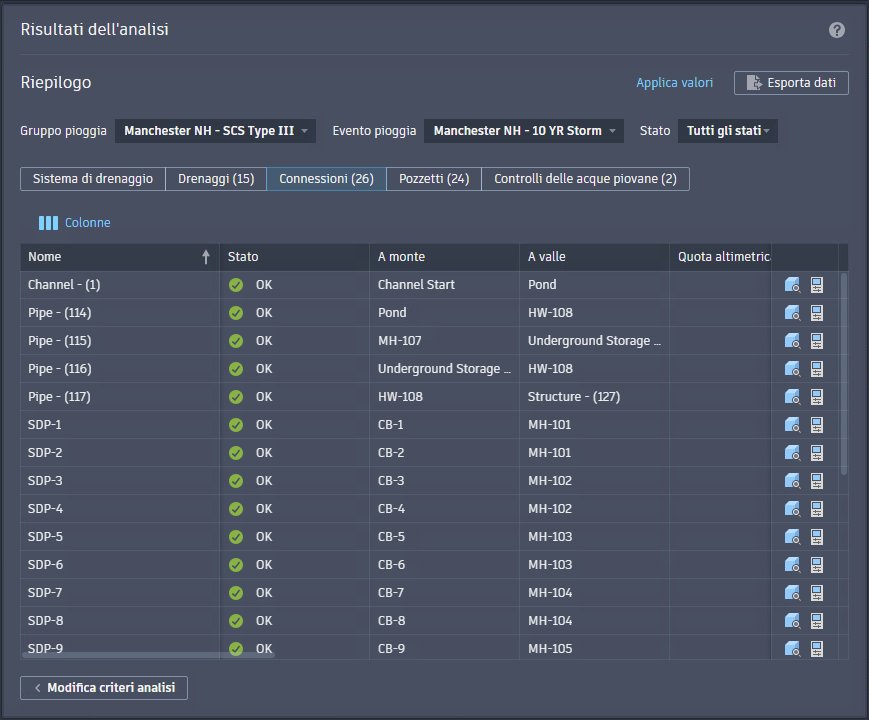

Quando un ingegnere di drenaggio si prepara ad analizzare un sistema, l'analisi può essere avviata direttamente in Civil 3D. Ciò consente di utilizzare vari metodi di precipitazioni e di scorrimento e facilita l'esecuzione di più simulazioni di eventi temporaleschi. Al termine dell'analisi, gli ingegneri possono convalidare i risultati, inclusi eventuali avvisi ed errori, prima di applicarli ai componenti di drenaggio all'interno della Carta ed esportare un report di analisi completo.

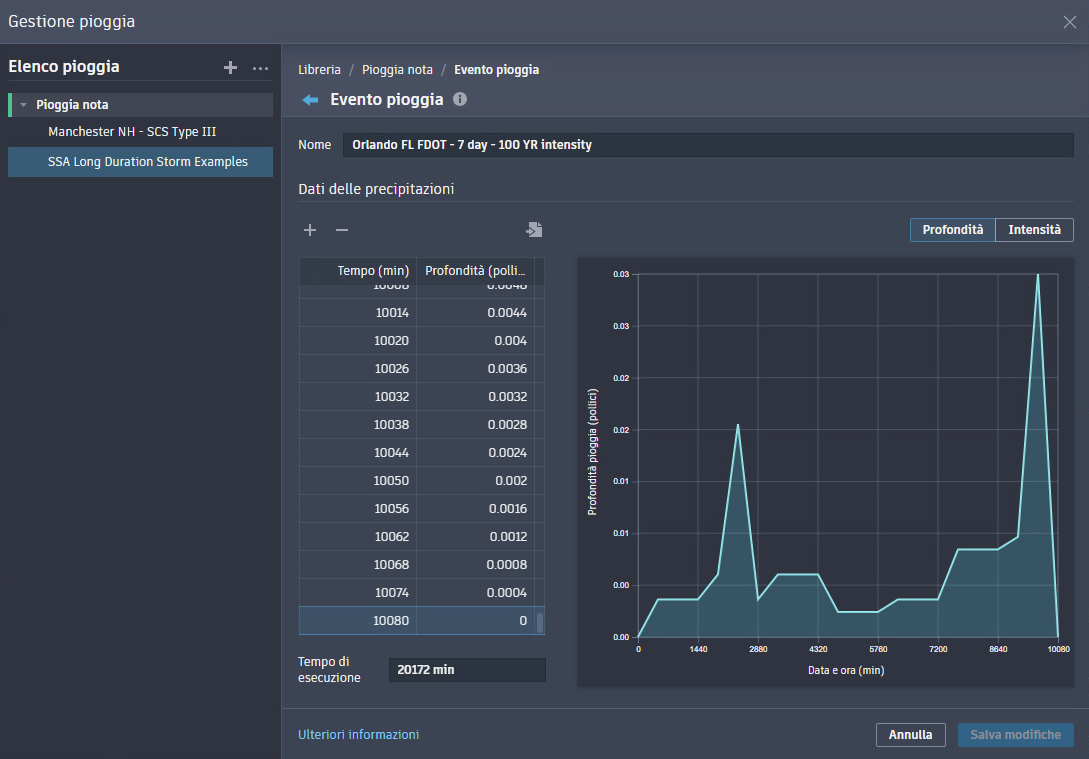

Per supportare i flussi di lavoro analitici, è incluso un gestore delle precipitazioni per la creazione e la gestione degli eventi di precipitazioni. Ulteriori informazioni.

Accumulo sotterraneo

• Sono stati aggiunti drenaggi ai flussi in ingresso di accumulo sotterraneo (UGS, Underground Storage) nelle proprietà UGS.
• Supporto completo della connettività con condotte, pozzetti, bacini e drenaggi. Nelle proprietà e negli elenchi sono mostrati ora gli oggetti connessi.
• Miglioramento del funzionamento di esportazione (sempre in formato CSV).
• La proprietà bidirezionale viene aggiornata quando la connettività Condotta-SWC cambia.
• Accumulo sotterraneo ora funziona come ogni altro oggetto Civil 3D: è possibile impostare gli stili, le regole di denominazione e i parametri idraulici di default in un'unica posizione e ogni nuovo sistema UGS creato segue automaticamente tali standard. In Civil 3D è sempre stato disponibile un modo centralizzato per controllare l'aspetto e il funzionamento degli oggetti quando vengono creati: si chiamaImpostazioni oggetti. Questa funzionalità viene utilizzata da condotte, pozzetti e tracciati. In Civil 3D 2027, è stato finalmente aggiunto anche l'oggetto Accumulo sotterraneo. Ciò significa che ora è possibile eseguire le seguenti operazioni:
  • Impostare uno stile di default per UGS: per i nuovi oggetti viene utilizzato immediatamente l'aspetto standard dell'azienda, senza modificarlo ogni volta manualmente.
  • Impostare una regola di denominazione di default: ad esempio, assegnare automaticamente il nome UGS-1, UGS-2, UGS-3 in base ad un modello di contatore definito dall'utente.
  • Impostare le unità di default per la geometria e la distanza : le misurazioni UGS si allineano alla Carta o alle unità del progetto fin dall'inizio.
  • Impostare i parametri di infiltrazione (idraulici) di default: i valori e le unità di infiltrazione standard vengono definiti una volta sola. Ogni nuovo UGS inizierà con tali valori di default.
  • Trovare oggetti UGS in Area strumenti → Impostazioni: proprio come le condotte o i pozzetti, gli oggetti UGS dispongono ora di un nodo dedicato nella struttura Impostazioni.
  • Visualizzare e modificare le proprietà UGS chiave direttamente nel gruppo Proprietà: le opzioni Profondità, Quota altimetrica inferiore, Area e Volume di accumulo sono tutte disponibili senza dover aprire una finestra di dialogo separata.

Miglioramenti dei drenaggi

• Sono stati aggiunti i metodi del tempo di corrivazione FAA e Kirpich.
• Sono state migliorate le pendenze del percorso di flusso da ricalcolare partendo da una superficie di riferimento durante la divisione dei segmenti.
• È stata migliorata la creazione del percorso di flusso dalla superficie all'estremità in corrispondenza dei contorni di drenaggio.

Canali: supporto di più pendenze

• Supporto di più pendenze per un singolo canale.
• Supporto per l'identificazione delle pendenze da una linea base del canale (profilo o linea caratteristica).
• Supporto per la definizione manuale di più pendenze per un canale.
• Supporto per l'identificazione delle tangenti di profilo come segmenti diversi per il canale a pendenza multipla.
• Supporto per l'identificazione di curve del profilo come segmenti diversi per un canale a pendenza multipla. Le curve del profilo sono divise in canali tangenti in corrispondenza del punto di curvatura.
• Fornire la convalida nella tabella delle pendenze multiple:
  • Controlli e avvertimenti relativi alla direzione di pendenza.
  • Controlli e avvertimenti relativi allo spazio o alla sovrapposizione delle progressive.
• Supporto per l'opzione Tipo pendenza canale nelle impostazioni dei comandi.
• Supporto per l'importazione di sezioni da una sezione tipo selezionata.

Condotte a gravità

• Per le etichette delle condotte vengono ora visualizzati i Controlli acque piovane connessi (bacini/UGS) nelle etichette di planimetria, profilo, estensione, intersezione e sezione.
• È stata aggiornata la vista Rete di condotte in modo che venga utilizzata la terminologia Oggetto iniziale/Oggetto finale invece di "Pozzetto".
• Gli utenti possono visualizzare e modificare le proprietà dei layer direttamente nelle finestre di dialogo delle proprietà relative alle condotte e alle reti in pressione.
• È stata migliorata la visualizzazione del file SWC connesso nel gruppo Proprietà.
• È possibile utilizzare condotte ad arco, ellittiche e a sezione ovoidale (oltre a quelle circolari e a parallelepipedo) in Analizza sistema di drenaggio.

Compatibilità e collegamenti ai dati

Con Civil 3D 2027 è possibile aprire e condividere in modo sicuro Carte che contengono oggetti Bacino, Accumulo sotterraneo (UGS) e Canale, nonché farvi riferimento, anche quando i membri del team utilizzano versioni diverse di Civil 3D.

• Aprire le Carte di versioni precedenti senza perdere i dati di bacini, canali o UGS. In Civil 3D l'aggiornamento viene gestito in base alla decisione dell'utente, informandolo relativamente alla versione degli oggetti.
• Sapere immediatamente se è presente una mancata corrispondenza fra le versioni: un'icona trasparente nella barra di stato con una descrizione comandi indica quando gli oggetti di drenaggio della Carta sono stati creati in una versione diversa.

• Condividere i dati tra le versioni utilizzando i collegamenti ai dati: il riferimento ad un bacino in una Carta precedente funziona correttamente. In Civil 3D i dati vengono aggiornati nella Carta host.

Bacini

• È stata aggiunta un'opzione Porosità, che specifica la percentuale del bacino disponibile per l'accumulo. Il valore dipende dal tipo di materiale di riempimento utilizzato, ad esempio 100% se vuoto o, in genere, 30% per il pietrisco.
• È stata aggiunta la possibilità di selezionare un canale connesso durante la configurazione di uscite Bacino.
• Sono state abilitate, per i bacini, le descrizioni comandi al passaggio del mouse personalizzabili tramite l'editor CUI.
