È possibile eseguire la connessione a più file di immagini raster utilizzando Connessione dati.
Utilizzare la funzionalità Estensione raster per inserire e allineare immagini raster con formati non supportati da Connessione dati oppure per specificare le informazioni di correlazione per le immagini che non includono tali dati nei relativi file.
Alcune applicazioni per la modifica delle immagini, ad esempio il Set di strumenti AutoCAD Raster Design, memorizzano le informazioni sulla posizione delle immagini in un file di origine di correlazione associato.
Quando si inserisce un immagine raster utilizzando il comando Inserisci immagine (fare clic sulla scheda Inizio
gruppo DatiInserisci immagine Trova), il Set di strumenti AutoCAD Map 3D legge le informazioni di correlazione delle coordinate e inserisce l'immagine in corrispondenza della posizione precisa delle coordinate nella Carta.

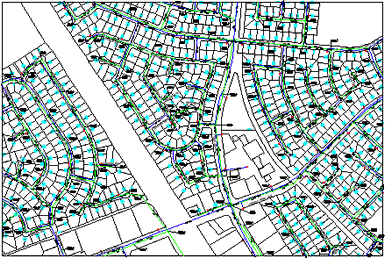

Inserimento di un'immagine raster nella Carta di una città. Spostare il cursore sull'immagine per vedere i risultati.
Dopo aver inserito l'immagine, è possibile cambiare l'ordine di visualizzazione dell'immagine in modo che le entità geografiche e gli oggetti della Carta vengano visualizzati sopra l'immagine.
Quando si inserisce un'immagine, nel Set di strumenti AutoCAD Map 3D questa viene collegata al file cartografico mediante un percorso o un ID documento di gestione dati. Aggiornando l'immagine collegata, le modifiche vengono visualizzate nella Carta. Poiché l'immagine stessa non viene memorizzata nella Carta, le dimensioni restano invariate.
Dopo aver inserito un'immagine, è possibile reinserirla più volte come se fosse un blocco. Ogni nuovo inserimento comporta un proprio contorno di ritaglio e impostazioni indipendenti per la luminosità, il contrasto, la sfumatura e la trasparenza. Una singola immagine può essere divisa in più parti, che possono essere riorganizzate nella Carta.
Formati di immagine supportati
Nel Set di strumenti AutoCAD Map 3D sono supportati i formati di file comuni utilizzati nella grafica computerizzata, nella gestione dei documenti, nei sistemi di cartografia e sistemi GIS (Geographic Information System). Le immagini possono essere bitonali, in scala di grigi a 8 bit, a colori indicizzati a 8 bit o a 16,8 milioni di colori reali a 24 bit.
Numerosi formati di file di immagine supportano la trasparenza. Quando la trasparenza delle immagini è attivata, nel Set di strumenti AutoCAD Map 3D vengono riconosciuti i pixel trasparenti rendendo visibili gli oggetti grafici sottostanti. Nelle immagini bitonali è possibile considerare i pixel di sfondo come se fossero trasparenti.
È inoltre possibile selezionare il colore trasparente per le immagini a colori o in scala di grigi, nonché impostare l'opacità per le immagini raster.
Il Set di strumenti AutoCAD Map 3D supporta i seguenti formati di file raster. Alcuni formati, quali ECW, sono supportati come oggetti OLE e non come file di immagine. Il Set di strumenti AutoCAD Map 3D determina il formato del file dal contenuto del file e non dall'estensione.
| Tipo | Descrizione e versione | Estensione del file |
|---|---|---|
| BMP | Formato bitmap Windows e OS/2 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Formato di immagine raster di ortofotografie digitali di quadrangoli (utilizzato per fotografie aeree elaborate per rimuovere la distorsione) | .doq |
| ECW | Enhanced Compressed Wavelet (formato di immagine a più risoluzioni a compressione elevata di ER Mapper) | .ecw |
| FLIC | Formato di animazione digitale di Autodesk | .flc, .fli |
| GeoSPOT | Formato SPOT Image Corporation con informazioni di riferimento geografico | .bil |
| GeoTIFF | TIFF con informazioni di riferimento geografico | .tif |
| GIF | Graphics Interchange Format (formato di immagine raster di CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | immagine satellitare a 8 o 16 bit | |
| JFIF | Formato di interscambio file JPEG | .jpg |
| JPEG e JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Formato di immagine multispettrale utilizzato dal satellite Landsat 7 | |
| NITF | National Imaging Transmission Format (formato di immagine a più cornici comunemente utilizzato dalle agenzie federali statunitensi e dalla NATO) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Formato di immagine multispettrale del satellite Quickbird DigitalGlobe | |
| RLC 1 e 2 | Formato Run Length Encoding (la versione 1 non ha intestazione, la versione 2 ha intestazioni IST) | .rlc |
| TARGA | Formato del file di immagine TrueVision | .tga |
| TIFF | Formato Tagged Image File | .tif |
