池のジオメトリを編集するには

図面内のコンセプト池のジオメトリを調整します。

注: このトピックの情報は、手動でスケッチして追加した池、またはオブジェクトから作成したコンセプト池にのみ適用されます。サーフェスベースの池は、その元となるサーフェスに依存します。

池のジオメトリをすばやく編集するには

池を選択し、[池]タブ [ジオメトリを編集]パネル [池をクイック編集] をクリックします。勾配を編集するには、カーソルを側面勾配に合わせます。矢印の方向は、勾配を編集する方向を示します。等高線の標高を編集するには、カーソルをその等高線に合わせ、クリックして新しい値を指定します。

池を選択し、[池]タブ [ジオメトリを編集]パネル [等高線を追加] をクリックします。池の上部と下部の間にカーソルを合わせます。新しい等高線のプレビューが、等高線の標高のツールチップとともにカーソル場所に表示されます。クリックして新しい等高線を追加するか、コマンドウィンドウで標高を指定します。

池を選択し、[池]タブ [ジオメトリを編集]パネル [等高線を削除] をクリックします。削除する等高線を選択し、[Enter]を押します。等高線を削除する際には制限があります。池には常に最低 2 つの等高線がなければなりません。

池を選択し、[池]タブ [ジオメトリを編集]パネル [側面勾配を追加] をクリックします。勾配を変更するには S キーワード、グレーディングを変更するには G キーワードを使用し、クリックして幅の値を指定します。

池の位置と大まかな形状を手動で編集するには、グリップを使用します。池を選択して編集グリップを表示します。

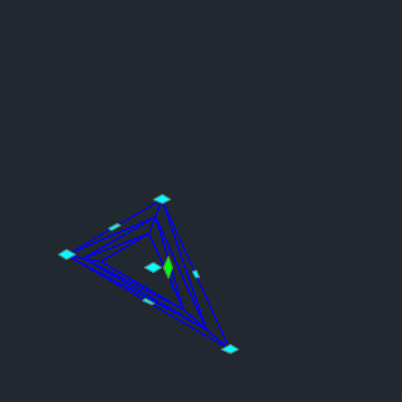

池の周囲に沿った青いグリップで、池のサーフェスの形状を変更することができます。

頂点グリップ

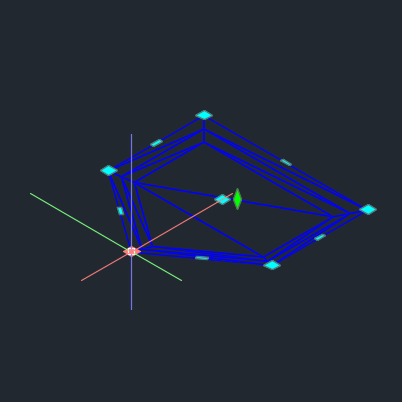

セグメントの頂点にあるグリップをクリックアンドドラッグし、頂点の位置を調整します。

カーソルをグリップの上に置くと、コンテキストメニューから追加のオプションを使用できます。その後、[頂点をストレッチ](既定のクリックアンドドラッグ動作)、[曲線を追加](以下の「池のジオメトリに曲線を追加するには」を参照)、または[頂点を除去]することができます。

池のジオメトリが新しい位置に合わせて調整されます。

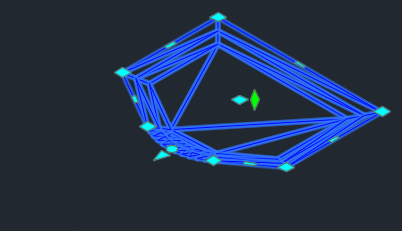

ストレッチ	頂点を除去

セグメントグリップ

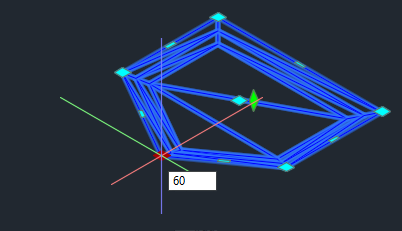

セグメントの中央にあるグリップをクリックアンドドラッグして、セグメントの位置を調整します。

カーソルをグリップの上に置くと、コンテキストメニューから追加のオプションを使用できます。その後、[セグメントをストレッチ] (既定のクリックアンドドラッグ動作)または[頂点を追加]を使用してセグメントグリップを頂点に変換して配置することができます。

池のジオメトリが新しい位置に合わせて調整されます。

ストレッチ	頂点を追加

中央グリップ

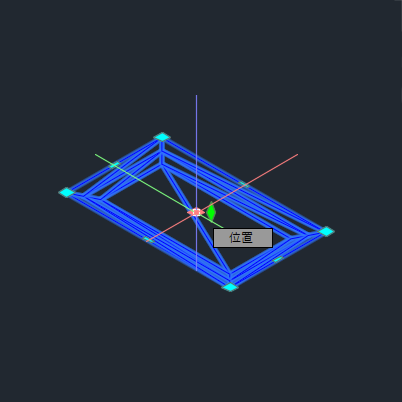

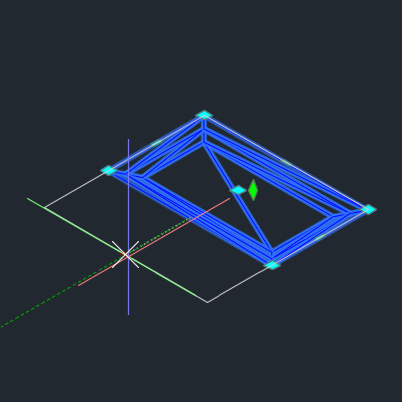

池の中央にある青色のグリップは、現在の池のジオメトリの水平方向の位置を調整します。位置グリップをクリックアンドドラッグすると、図面内で池全体を移動できます。コマンドラインでストレッチポイントを指定することもできます。

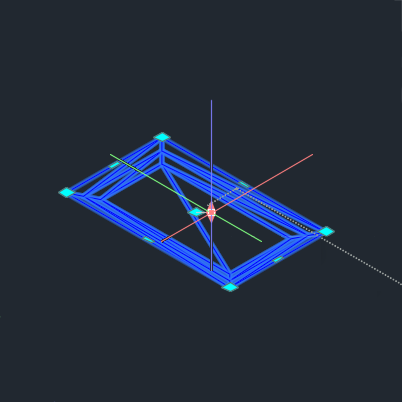

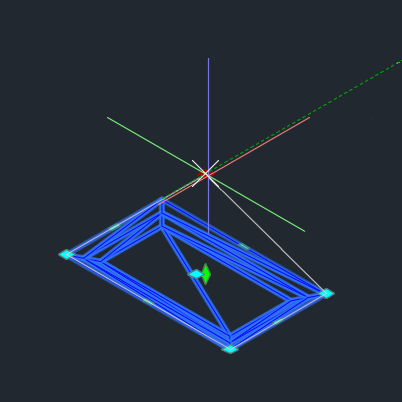

池の中央にある緑色のひし形グリップは、池の標高または垂直方向のオフセットを調整します。カーソルをグリップの上に置いて、[標高]または[オフセット]のいずれかを選択します。このグリップの移動は Z 軸にロックされます。

位置	垂直オフセット

池のジオメトリに曲線を追加し、よりスムーズで自然な外観にします。曲線は、池の頂点でセグメントが結合する方法を調整します。

池に曲線を追加する方法は 2 つあります。

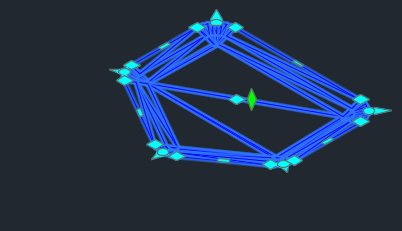

池全体に曲線を追加する

この方法は、池内のすべての頂点に曲線を適用します。

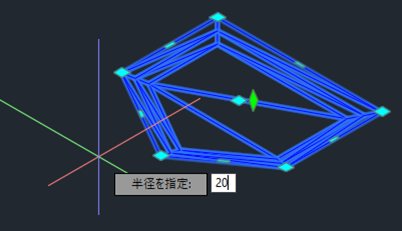

1 つの頂点に曲線を追加する

この方法では、池の各頂点に対して個別の曲線を指定することができます。
