池を作成するには

排水プロジェクトに池の雨水オブジェクトを追加する方法について説明します。

  1. [ホーム]タブ [設計を作成]パネル [池]ドロップダウン [池を作成] をクリックします。
  2. [池を作成]ダイアログ ボックスで次の項目を指定します。
    • 池の名前と必要に応じた説明
    • 池の深度、勾配、標高
    • 池の画層名
    • [スタイル]ドロップダウンから池のスタイルを選択
  3. [OK]をクリックします。

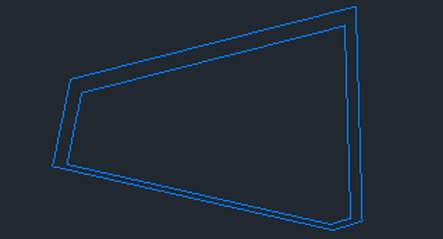

  4. 図面で、池の計画線を閉じたジオメトリとしてスケッチします。

オブジェクトから池を作成するには

  1. [ホーム]タブ [設計を作成]パネル [池]ドロップダウン [オブジェクトから池を作成] をクリックします。
  2. 閉じたジオメトリの事前描画されたオブジェクトを選択します。
  3. [池を作成]ダイアログ ボックスで次の項目を指定します。
    • 池の名前と必要に応じた説明
    • 池の深度、勾配、標高
    • 池の画層名
    • [スタイル]ドロップダウンから池のスタイルを選択
    • 選択したオブジェクトを削除するかどうか(特定のチェックボックスを使用)
  4. [OK]をクリックします。

サーフェスから池を作成するには

  1. [ホーム]タブ [設計を作成]パネル [池]ドロップダウン [サーフェスから池を作成] をクリックします。

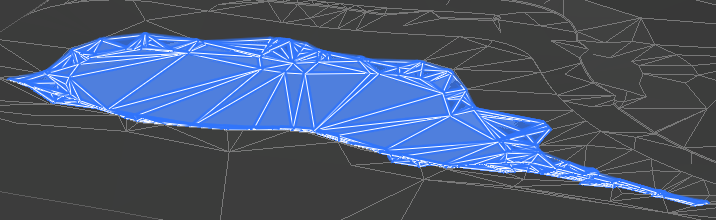

  2. 図面上で、サーフェスを選択します。
  3. 池の上部の標高を指定します。サーフェス内のすべての可能性がハイライト表示され、池の領域内の任意のポイントを選択できます。
  4. 池の上部標高が正確にはわからない場合でも、目的の池を表す閉じた等高線がある場合は、それを選択して池の境界を定義することができます。
  5. [サーフェスから池を作成]ダイアログ ボックスで、次の項目を指定します。
    • 池の名前と必要に応じた説明
    • 池の画層名
    • [スタイル]ドロップダウンから池のスタイルを選択
  6. [OK]をクリックします。

パイプは、他の自然流下式パイプ ネットワーク接続と同様に、スナップして池に接続できます(「パイプ ネットワークを編集するには」を参照)。接続されたパイプは、 [池プロパティ]ダイアログ ボックスの[流入量]タブと[流出量]タブに表示されます。
