형상 정리 설정 대화상자

GEOMETRYCLEANUPOPEN(명령) 찾기

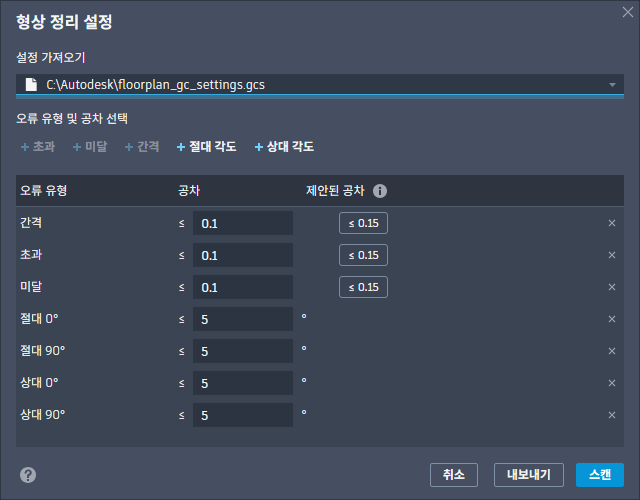

형상 정리 설정 대화상자를 사용하면 발견된 형상 오류를 사용자화하고, 각 오류 유형의 공차 값을 설정하고, 설정 템플릿을 관리할 수 있습니다. 설정은 사용자 프로파일에 저장되며 나중에 사용할 수 있도록 .gcs 파일로 가져오거나 내보낼 수 있습니다.

옵션 리스트

다음과 같은 옵션이 표시됩니다.

가져오기 설정

파일 선택

설정 로드 파일 브라우저를 열어 .gcs 설정 파일을 선택하고 가져옵니다.

파일 필드 선택

현재 .gcs 설정 파일의 파일 경로를 표시합니다. 기본 설정을 사용 중인 경우 파일 경로가 표시되지 않습니다.

오류 유형 및 공차 선택

오류 유형

오류 유형 아래에 나열된 오류만 검색에 포함됩니다. 불필요한 오류 유형을 제거하면 스캔 프로세스의 속도가 빨라집니다.

사용 가능한 오류 유형:

• 초과: 선 또는 폴리선의 끝점이 지정된 쉐이프를 초과하여 연장됩니다.
• 미달: 선 또는 폴리선의 끝점이 지정된 쉐이프보다 짧게 중지됩니다.
• 간격: 선 또는 폴리선의 끝점이 다른 점과 일치해야 하는데 일치하지 않았습니다.
• 절대 각도: 선 또는 폴리선이 현재 사용자 좌표계 기준으로 0, 90 또는 180도 각도 표준 UCS에서 약간 벗어납니다.
• 상대 각도: 교차하는 두 선 또는 폴리선이 의도한 표준 각도(수직의 경우 90도, 대각선의 경우 45도)에서 만나지 않습니다.

주: 초과, 미달 및 간격 오류를 켜거나 끌 수 있습니다. 0°에서 180°에 이르는 사용자 각도 값으로 절대 각도 및 상대 각도 오류를 추가할 수 있습니다. 추가할 수 있는 절대 각도 및 상대 각도 오류 수에는 제한이 없지만 중복 값은 처리되지 않습니다.

공차

각 오류 유형을 식별하기 위한 임계값을 설정합니다. 공차 값은 0.000100보다 큰 숫자여야 합니다. 공차는 길이 기반 오류에 대해서는 단위가 없으며 각도 기반 오류에는 도를 사용합니다.

제안된 공차

제안된 공차 값은 전체 도면의 형상을 기준으로 합니다.

제거(X)

선택한 오류 유형을 스캔에서 제거합니다.

취소

변경 사항을 저장하지 않고 형상 정리 설정 대화상자를 닫습니다.

내보내기

현재 설정을 .gcs 파일로 내보낼 수 있는 설정 저장 파일 브라우저를 엽니다.

스캔

선택한 오류 유형 및 공차를 사용하여 현재 도면에서 형상 오류를 검색합니다.

주: 첫 번째 스캔 후에는 스캔 버튼이 이후 스캔을 위해 다시 스캔 버튼으로 바뀝니다.
