모형 탭(수로 특성 대화상자)

이 탭에서 수로에 대한 기준선 정보를 참조할 수 있습니다.

기준선

형상선. 기준선에 대해 참조된 형상선의 이름을 표시합니다. 선형/종단 기준선을 선택한 경우 NA로 표시됩니다.

선형. 기준선에 대해 참조되는 선형의 이름을 표시합니다. 형상선 기준선을 선택한 경우 NA로 표시됩니다.

종단. 기준선에 대해 참조된 선형과 연관된 종단의 이름을 표시합니다. 형상선 기준선을 선택한 경우 NA로 표시됩니다.

측점 범위 정의. 수로를 따라 측점 표시 기능을 활성화합니다.

시작 측점. 수로의 시작 측점을 지정합니다. 을 클릭하여 도면에서 측점 위치를 수동으로 선택합니다.

끝 측점. 수로의 끝 측점을 지정합니다. 을 클릭하여 도면에서 측점 위치를 수동으로 선택합니다.

일반

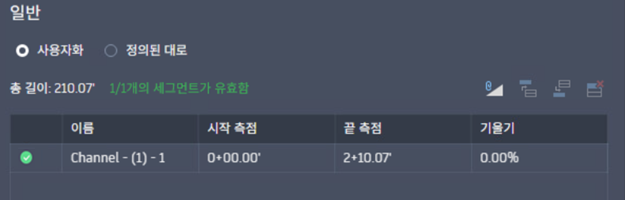

사용자. 각 기울기 세그먼트의 시작 측점과 끝 측점을 정의하기 위해 수로의 세그먼트를 편집하는 옵션을 활성화합니다.

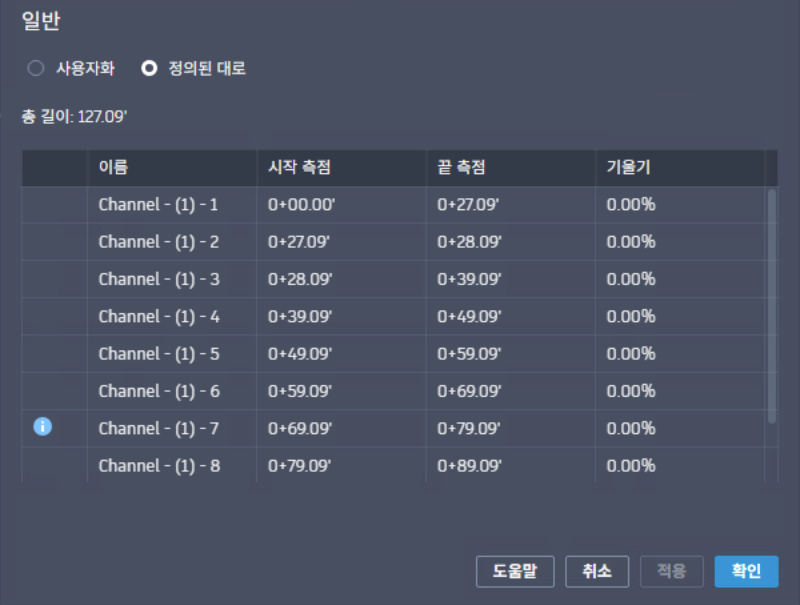

정의된 대로. 기준선을 따라 기울기 변경을 기준으로 수로 세그먼트를 자동으로 작성하는 기능을 활성화합니다.

전체 길이. 기준선의 전체 선형 길이를 표시합니다.

이름. 각 수로 세그먼트의 이름을 표시합니다. 수로 이름에 숫자 접미사가 추가되며 읽기 전용입니다.

시작 측점. 각 수로 세그먼트의 시작 측점을 표시합니다. 이 값은 정의된 측점 범위 내에 있어야 합니다. 그렇지 않으면 오류가 표시됩니다.

끝 측점. 각 수로 세그먼트의 끝 측점을 표시합니다. 이 값은 정의된 측점 범위 내에 있어야 합니다. 그렇지 않으면 오류가 표시됩니다.

기울기 각 수로 세그먼트의 기울기를 표시합니다. 이 값은 퍼센트 기울기로 표시되고 경사가 없으면 수평으로 표시됩니다. 음수 기울기는 측점 표시를 따라 아래쪽 경사를 나타냅니다.

사용자 옵션 도구. 사용자 옵션을 사용하는 경우 다음 도구를 사용할 수 있습니다.

자동으로 계산된 경사에서 가져오기. 이 옵션을 사용하면 사용자화된 경사 데이터가 자동 계산된 데이터로 덮어쓰입니다. 그러면 사용자는 자동 계산된 데이터를 조정할 수 있습니다.
위에 행 삽입. 이 옵션은 현재 행의 측점 범위를 분할하고 위에 행을 추가합니다. 분할 위치를 정의하려면 측점 값을 입력해야 합니다.
아래에 행 삽입. 이 옵션은 현재 행의 측점 범위를 분할하고 아래에 행을 추가합니다. 분할 위치를 정의하려면 측점 값을 입력해야 합니다.
선택한 행을 삭제합니다. 이렇게 하면 현재 측점 범위가 아래 행과 결합하여 삭제됩니다. 마지막 행이 삭제되면 위의 행과 결합됩니다. 행이 하나만 있는 경우 삭제할 수 없습니다.

주: 경사 방향을 변경하는 수로(예: 볼록형 또는 오목형 점 통과)는 단일 수로 요소로 모델링하면 안 됩니다. 한 수로 내에서 경사 방향이 반전되면 시뮬레이션 중에 흐름이 의도된 다운스트림 유출구에 올바르게 도달하지 못할 수 있으며 시스템에서 손실될 수 있습니다. 활용 사례는 각 볼록형 또는 오목형 위치에서 수로를 분할하고 결과 세그먼트를 별도의 수로로 정의하는 것입니다. null 구조물은 반대 경사의 흐름이 수렴되는 오목형 점에 배치해야 합니다.

종단 경사. 기준선의 경사를 표시합니다. 이 값은 높이:너비로 표시되고 경사가 없으면 수평으로 표시됩니다.

길이 기준선의 선형 길이를 표시합니다.
