데이터 연결을 사용하여 여러 래스터 이미지 파일에 연결할 수 있습니다.
래스터 확장 기능을 사용하여 데이터 연결에서 지원하지 않는 형식으로 래스터 이미지를 삽입 및 정렬하거나, 해당 파일에 이 데이터를 포함하지 않는 이미지의 상호연관 정보를 지정할 수 있습니다.
AutoCAD Raster Design toolset과 같은 일부 이미지 편집 응용프로그램은 연관된 상호연관 소스 파일에 이미지 위치 정보를 저장합니다.
이미지 삽입 명령(홈 탭
데이터 패널이미지 삽입 찾기 클릭)을 사용하여 래스터 이미지 삽입하면 AutoCAD Map 3D 툴셋에서 좌표 상호연관 정보를 읽고 도면의 정확한 좌표 위치에 이미지를 배치합니다.

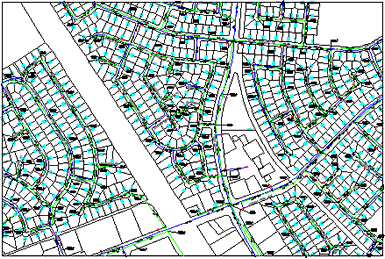

도시 지도에 래스터 이미지 삽입 커서를 이미지 위로 옮기면 결과를 볼 수 있습니다.
이미지를 삽입한 후 이미지 표시 순서를 변경하여 피쳐 및 도면 객체를 이미지의 맨 위에 표시할 수 있습니다.
이미지를 삽입하면 AutoCAD Map 3D 툴셋에서 경로 이름이나 데이터 관리 문서 ID 통해 이미지가 도면 파일에 링크됩니다. 링크된 이미지를 업데이트하면 도면에도 변경된 내용이 나타납니다. 도면에 이미지 자체가 포함된 것이 아니므로 도면 크기가 늘어나지 않습니다.
이미지를 삽입한 후 블록인 것처럼 여러 번 다시 삽입할 수 있습니다. 매 번 삽입할 때마다 이미지는 자르기 경계와 밝기, 대비, 흐림 및 투명도에 대한 설정을 갖습니다. 단일 이미지를 여러 조각으로 나누고 도면에 재배열할 수 있습니다.
지원되는 이미지 형식
AutoCAD Map 3D 툴셋에서는 컴퓨터 그래픽, 문서 관리, 매핑 및 GIS(지형 정보 시스템)에 사용되는 일반 이미지 파일 형식을 지원합니다. 이미지는 이중, 8 비트 회색조, 8 비트 색인화된 색상 또는 24 비트 트루 컬러일 수 있습니다.
여러 이미지 파일 형식이 투명도를 지원합니다. 이미지 투명도가 켜져 있으면 AutoCAD Map 3D 툴셋에서 이러한 투명 픽셀을 인식하고 도면의 그래픽이 표시될 수 있습니다. 이중 색조 이미지에서 배경 픽셀은 투명하게 처리될 수 있습니다.
회색조 또는 컬러 이미지의 투명 색상을 선택하고 래스터 이미지 불투명도를 설정할 수도 있습니다.
AutoCAD Map 3D 툴셋에서는 다음과 같은 래스터 파일 형식을 지원합니다. ECW 같은 일부 형식은 이미지 파일이 아니라 OLE 객체로 지원됩니다. AutoCAD Map 3D 툴셋은 파일 확장자가 아니라 파일 내용으로 파일 형식을 결정합니다.
| 유형 | 설명과 버전 | 파일 확장자 |
|---|---|---|
| BMP | Windows 및 OS/2 비트맵 형식 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition 및 Logistics Support | .rst, .gp4, .mil, .cal, .cg4, |
| DOQ | 디지털 정사 사진 사각형 래스터 이미지 형식(왜곡을 제거하기 위해 처리되는 항공 사진에 사용) | .doq |
| ECW | Enhanced Compressed Wavelet(고도로 압축된 ER Mapper의 다중 해상도 이미지 형식) | .ecw |
| FLIC | Autodesk 디지털 애니메이션 형식 | .flc, .fli |
| GeoSPOT | 지리 부가 정보를 가진 SPOT Image Corporation 형식 | .bil |
| GeoTIFF | 지리 부가 정보가 포함된 TIFF | .tif |
| GIF | Graphics Interchange Format(CompuServe의 래스터 이미지 형식) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | 8비트 또는 16비트 위성 이미지 | |
| JFIF | JPEG File Interchange 형식 | .jpg |
| JPEG 및 JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Landsat 7 위성에서 사용되는 다중 스펙트럼 형식 | |
| NITF | National Imaging Transmission Format(미 연방 기관 및 NATO에서 일반적으로 사용되는 다중 프레임 이미지 형식) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | DigitalGlobe Quickbird Satellite의 다중 스펙트럼 이미지 형식 | |
| RLC 1 및 2 | Run Length Encoding 형식(버전 1에는 헤더가 없으며 버전 2에는 IST 헤더가 있음) | .rlc |
| TARGA | TrueVision 이미지 파일 형식 | .tga |
| TIFF | Tagged Image 파일 형식 | .tif |
