Karta Model (okno dialogowe Właściwości kanału)

Ta karta umożliwia utworzenie odniesień do danych linii bazowej kanału.

Linia bazowa

Linia charakterystyczna. Umożliwia wyświetlenie nazwy linii charakterystycznej, do której istnieje odniesienie linii bazowej. Wskazanie to nd., jeśli wybrano linię bazową linii trasowania / profilu.

Dopasowanie. Umożliwia wyświetlenie nazwy linii trasowania, do której istnieje odniesienie linii bazowej. Wskazanie to nd., jeśli wybrano linię bazową linii charakterystycznej.

Profil. Umożliwia wyświetlenie nazwy profilu skojarzonego z linią trasowania, do której istnieje odniesienie linii bazowej. Wskazanie to nd., jeśli wybrano linię bazową linii charakterystycznej.

Zdefiniuj zakres pikiet. Umożliwia zastosowanie pikiet wzdłuż kanału.

Pikieta początkowa. Określa pikietę początkową kanału. Kliknij przycisk , aby wybrać lokalizację pikiety na rysunku.

Pikieta końcowa Określa pikietę końcową kanału. Kliknij przycisk , aby wybrać lokalizację pikiety na rysunku.

Ogólne

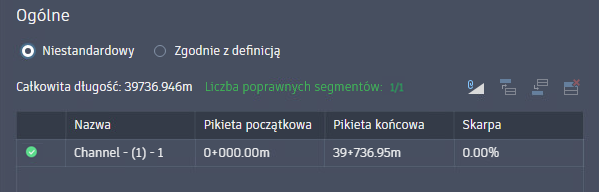

Niestandardowe. Włącza opcję edycji segmentów kanału w celu zdefiniowania pikiety początkowej i końcowej każdego segmentu nachylenia.

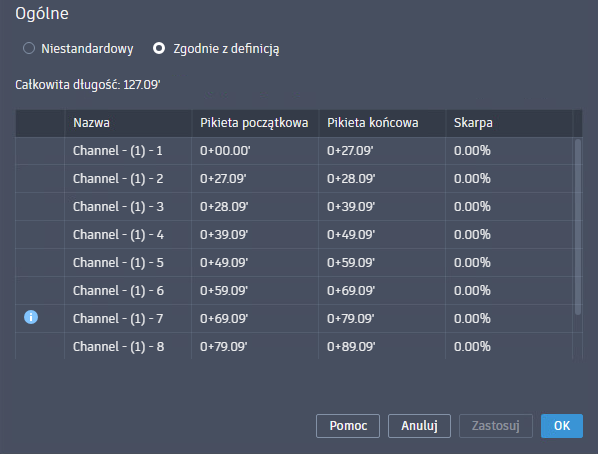

Zgodnie z definicją. Umożliwia automatyczne tworzenie segmentów kanału na podstawie zmian nachylenia wzdłuż linii bazowej.

Całkowita długość. Umożliwia wyświetlenie całkowitej długości liniowej linii bazowej.

Nazwa. Wyświetla nazwę każdego segmentu kanału. Powoduje to dodanie przyrostka numerycznego do nazwy kanału i jest przeznaczone tylko do odczytu.

Pikieta początkowa. Wyświetla pikietę początkową każdego segmentu kanału. Ta wartość powinna mieścić się w zdefiniowanym zakresie pikiet lub zostanie wyświetlony błąd.

Pikieta końcowa. Wyświetla pikietę końcową każdego segmentu kanału. Ta wartość powinna mieścić się w zdefiniowanym zakresie pikiet lub zostanie wyświetlony błąd.

Klasa. Wyświetla nachylenie każdego segmentu kanału. Jest to reprezentowane jako nachylenie procentowe i odczytywane jako poziome, jeśli nie istnieje nachylenie. Nachylenie ujemne oznacza nachylenie w dół wzdłuż pikietażu.

Narzędzia opcji Niestandardowe. Poniższe narzędzia są dostępne podczas używania opcji Niestandardowe.

Importuj z automatycznie obliczonych nachyleń. Spowoduje to nadpisanie wszystkich niestandardowych danych nachylenia danymi obliczanymi automatycznie. Użytkownik będzie mógł dostosować automatycznie obliczone dane.
Wstaw wiersz powyżej. Ta opcja umożliwia podzielenie zakresu pikiet bieżącego wiersza i dodaje wiersz powyżej. Aby zdefiniować położenie podziału, należy wprowadzić wartość pikiety.
Wstaw wiersz poniżej. Ta opcja umożliwia podzielenie zakresu pikiet bieżącego wiersza i dodaje wiersz poniżej. Aby zdefiniować położenie podziału, należy wprowadzić wartość pikiety.
Usuń wybrane wiersze. Spowoduje to usunięcie bieżącego zakresu pikiet przez połączenie go z wierszem poniżej. Jeśli ostatni wiersz zostanie usunięty, zostanie on połączony z wierszem powyżej. Jeśli istnieje tylko jeden wiersz, nie można go usunąć.

Uwaga: Kanały, które zmieniają kierunek nachylenia (tzn. przechodzą przez punkt wypukły lub wklęsły) nie powinny być modelowane jako pojedynczy element kanału. Gdy kierunek nachylenia zostaje odwrócony w obrębie jednego kanału, przepływ może nie dotrzeć prawidłowo do zamierzonego wylotu w dół podczas symulacji i może zostać utracony w systemie. Najlepszym rozwiązaniem jest podzielenie kanału w każdej wypukłości lub wklęsłości i zdefiniowanie wynikowych segmentów jako osobnych kanałów. Strukturę pustą należy umieścić w punktach wklęsłych, gdzie zbiega się przepływ z przeciwległych nachyleń.

Nachylenie wzdłużne. Umożliwia wyświetlenie nachylenia rury. Jest to reprezentowane jako względem pionu i odczytywane jako poziome, jeśli nie istnieje nachylenie.

Długość. Umożliwia wyświetlenie długości liniowej linii bazowej.
