Karta Przekrój (okno dialogowe Właściwości kanału)

Ta karta umożliwia zdefiniowanie geometrii przekroju poprzecznego kanału.

Profil podglądu na dole tego okna dialogowego dostosowuje się do wszelkich zmian parametrów.

Parametry trapezowe

Odsunięcie podstawy: Określa współrzędne XZ dolnego środka kanału przedstawionego na siatce podglądu.
Typ: Określa typ geometrii przekroju poprzecznego kanału. Wybierz opcję Trapezowy, Trójkątny, Prostokątny lub Niestandardowy.

Dopasuj następujące parametry standardowego profilu kanału trapezowego.

Wysokość: Określa wysokość kanału od dołu.
Stok boczny: Określa przyrost wysokości: nachylenie spadku boków kanału.
Bok: Określa, która strona trójkątnego kanału jest nachylona. W lewo, albo w prawo.

Wybierz opcję Niestandardowe, aby zaprojektować profil kanału.

ID: Wyświetla punkt współrzędnych liczbowych na siatce obrazu podglądu przekroju.
X: Określa poziome położenie identyfikatora w siatce obrazu podglądu przekroju.
Y: Określa pionowe położenie identyfikatora w siatce obrazu podglądu przekroju.

Używając identyfikatora i współrzędnych X/Y, zbuduj profil kanału za pomocą następujących narzędzi.

Dołącz punkt. Dodaje nowy pusty punkt na końcu listy identyfikatorów.
Usuń punkt. Usuwa aktualnie zaznaczony punkt.
Przesuń do początku. Przesuwa wybrany punkt na początek listy identyfikatorów.
Przesuń w górę. Przesuwa wybrany punkt w górę o jedną pozycję na liście identyfikatorów.
Przesuń w dół. Przesuwa wybrany punkt w dół o jedną pozycję na liście identyfikatorów.
Przesuń na koniec. Przesuwa wybrany punkt na koniec listy identyfikatorów.

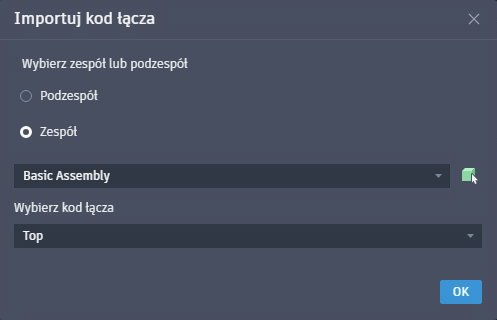

Importuj punkty z kodów łączy. Importuje punkty z określonego zespołu lub podzespołu na rysunku. W wynikowym oknie dialogowym Importuj kod łącza najpierw wybierz opcję podzespół lub zespół, następnie wybierz z listy rozwijanej lub kliknij , aby ręcznie wybrać podzespół lub zespół z rysunku. Po wybraniu wybierz kod łącza z listy rozwijanej.
Importuj punkty z pliku CSV. Importuje punkty dla kanału niestandardowego z pliku CSV.
Eksportuj punkty z pliku CSV. Eksportuje punkty z kanału niestandardowego do pliku CSV.
