Korzystając z funkcji Połączenie danych, można połączyć się z wieloma plikami obrazu rastrowego.
Funkcje Raster Extension pozwalają na wstawienie i ustawienie wyrównania pomiędzy obrazami rastrowymi, o formacie, który nie jest obsługiwany przez Połączenie danych lub określenie informacji o korelacji dla obrazów bez tych danych w plikach.
Niektóre aplikacje do edytowania obrazów, na przykład Zestaw narzędzi AutoCAD Raster Design, przechowują informacje o położeniu obrazów w powiązanych plikach źródłowych korelacji.
Po wstawieniu obrazu rastrowego za pomocą polecenia Wstaw obraz (kliknij kolejno kartę Narzędzia główne
panel Dane Wyszukiwanie Wstaw obraz) Zestaw narzędzi AutoCAD Map 3D odczytuje informacje o korelacji współrzędnych i umieszcza obraz w dokładnym położeniu współrzędnych na rysunku.

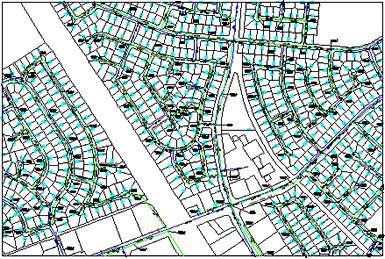

Wstawianie obrazu rastrowego do mapy miasta. Przesuwanie kursor nad obrazem pozwala zobaczyć wynik operacji.
Po wstawieniu obrazu można zmienić kolejność wyświetlenia obrazów w taki sposób, aby elementy i obiekty rysunkowe były wyświetlane na wierzchu obrazu.
Podczas wstawiania obrazu do rysunku Zestaw narzędzi AutoCAD Map 3D łączy obraz z plikiem rysunku poprzez nazwę ścieżki lub identyfikator dokumentu zarządzania danymi. Po zaktualizowaniu połączonego obrazu zmiany są widoczne na rysunku. Ponieważ sam obraz nie jest przechowywany w rysunku, nie powoduje on powiększenia jego rozmiaru.
Po wstawieniu obrazu można wielokrotnie wstawiać go tak, jakby był blokiem. Każde wystąpienie obrazu ma własną obwiednię i ustawienia jasności, kontrastu, zaciemnienia i przezroczystości. Pojedynczy obraz można podzielić na wiele części i zmienić ich rozmieszczenie na rysunku.
Obsługiwane formaty obrazów
Zestaw narzędzi AutoCAD Map 3D obsługuje popularne formaty plików obrazu mające zastosowanie w grafice komputerowej, zarządzaniu dokumentami oraz systemach kartograficznych i informacji geograficznej (GIS). Obrazy mogą być dwukolorowe, 8-bitowe w skali szarości, 8-bitowe w kolorach indeksowanych lub 24-bitowe kolorowe (true color).
Kilka formatów plików obrazów obsługuje przezroczystość. Gdy przezroczystość obrazów jest włączona, Zestaw narzędzi AutoCAD Map 3D rozpoznaje przezroczyste piksele i grafika na rysunku jest przez nie widoczna. W obrazach dwukolorowych piksele tła mogą być traktowane jako przezroczyste.
Można również wybrać kolor przezroczysty dla obrazów w odcieniach szarości lub kolorowych i ustawić nieprzezroczystość obrazu rastrowego.
Zestaw narzędzi AutoCAD Map 3D obsługuje następujące formaty plików rastrowych. Niektóre formaty, takie jak ECW są obsługiwane jak obiekty OLE, a nie jak pliki obrazów. Zestaw narzędzi AutoCAD Map 3D określa format pliku na podstawie zawartości pliku, a nie na podstawie jego rozszerzenia.
| Typ | Opis i wersja | Rozszerzenie pliku |
|---|---|---|
| BMP | bitmapy w formacie Windows oraz OS/2 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Format obrazu rastrowego DOQ (Digital Orthophoto Quadrangle) stosowany dla zdjęć lotniczych, które są przetwarzane w celu usunięcia zakłóceń | .doq |
| ECW | Enhanced Compressed Wavelet (format obrazu o wielu rozdzielczościach i wysokiej kompresji opracowany przez ER Mapper) | .ecw |
| FLIC | format animacji cyfrowych Autodesk | .flc, .fli |
| GeoSPOT | format SPOT Image Corporation z danymi o położeniu geograficznym | .bil |
| GeoTIFF | TIFF z danymi o położeniu geograficznym | .tif |
| GIF | Graphics Interchange Format (format obrazu rastrowego opracowany przez CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | Obrazy satelitarne 8 lub 16 bitowe | |
| JFIF | JPEG File Interchange Format | .jpg |
| JPEG i JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Format obrazu wielowidmowego używany przez satelitę Landsat 7 | |
| NITF | National Imaging Transmission Format (format obrazu wieloklatkowego używane przez agencje federalne USA i NATO) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | PICT1, PICT2 Macintosh | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Format obrazu wielowidmowego z satelity Quickbird DigitalGlobe | |
| RLC 1 i 2 | Format Run Length Encoding (wersja 1 nie posiada nagłówka; wersja 2 posiada nagłówki IST) | .rlc |
| TARGA | format pliku obrazu TrueVision | .tga |
| TIFF | Tagged Image File Format | .tif |
