Caixa de diálogo Configurações de limpeza da geometria

ABRIRLIMPEZAGEOMETRIA (comando) Pesquisa

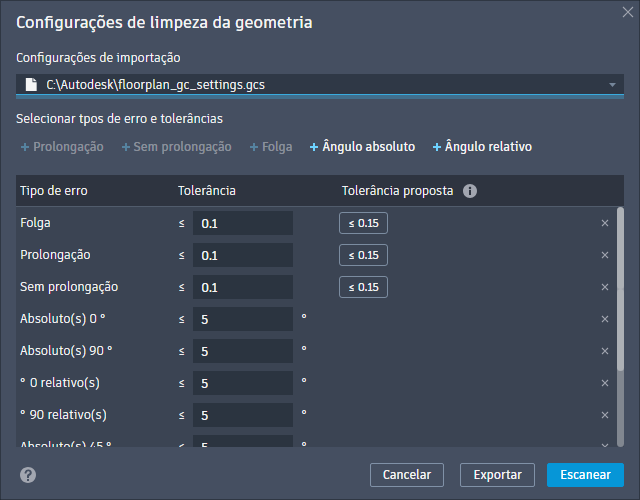

A caixa de diálogo Configurações de limpeza da geometria permite personalizar quais erros de geometria são localizados, definir valores de tolerância para cada tipo de erro e gerenciar templates de configurações. As configurações são salvas no perfil do usuário e podem ser importadas ou exportadas como arquivos .gcs para uso futuro.

Lista de opções

As seguintes opções são exibidas.

Configurações de importação

Selecionar um arquivo

Abre o navegador de arquivos Carregar configurações para selecionar e importar um arquivo de configurações .gcs.

Selecionar um campo de arquivo

Exibe o caminho do arquivo de configurações .gcs atual. Nenhum caminho de arquivo será exibido se as configurações padrão estiverem sendo usadas.

Selecionar tipos de erro e tolerâncias

Tipo de erro

Somente os erros listados em Tipo de erro são incluídos na verificação. A remoção de tipos de erro desnecessários agilizará o processo de verificação.

Tipos de erro disponíveis:

• Prolongamento: o ponto final de uma linha ou polilinha se estende além de uma determinada forma.
• Não prolongado: o ponto final de uma linha ou polilinha para antes de uma determinada forma.
• Folga: o ponto final de uma linha ou polilinha deveria ter coincidido com outro ponto, mas não coincidiu.
• Ângulo absoluto: a linha ou polilinha está ligeiramente fora de um ângulo UCS padrão de 0, 90 ou 180 graus em relação ao Sistema de coordenadas do usuário atual.
• Ângulo relativo: duas linhas ou polilinhas com intersecção não se encontram no ângulo padrão pretendido, 90 graus para perpendicular ou 45 graus para diagonal.

Nota: É possível ativar ou desativar os erros Prolongamento, Não prolongado e Folga. É possível adicionar os erros Ângulo absoluto e Ângulo relativo com valores de ângulo personalizados de 0° a 180°. Não há limite para quantos erros Ângulo absoluto e Ângulo relativo podem ser adicionados, mas valores duplicados não serão processados.

Tolerância

Define o limite para identificar cada tipo de erro. Os valores de tolerância devem ser um número maior que 0,000100. A tolerância não tem unidades para erros baseados em comprimento e usa graus para erros baseados em ângulo.

Tolerância proposta

Os valores da tolerância proposta baseiam-se em toda a geometria do desenho.

Remover

Remove o tipo de erro selecionado da verificação.

Cancelar

Fecha a caixa de diálogo Configurações de limpeza da geometria sem salvar as alterações.

Exportar

Abre o navegador de arquivos Salvar configurações para exportar as configurações atuais como um arquivo .gcs.

Examinar

Examina o desenho atual em busca de erros de geometria usando os tipos de erro e tolerâncias selecionados.

Nota: Após a primeira verificação, o botão Examinar muda para Reexaminar para verificações subsequentes.
