Um símbolo do identificador de referência identifica uma característica de um símbolo das operações de tolerância geométrica.
Além do identificador de referência (1 na ilustração), o Conjunto de ferramentas do AutoCAD Mechanical suporta notas de referências (2 na ilustração) e notas de rosca (3 na ilustração) em normas que as permitem. Normalmente, uma nota de referência contém uma série de elementos de referência, separados por vírgulas (“,”). As notas de rosca são tipicamente colocadas em símbolos anexados às engrenagens ou roscas de parafuso. Elas especificam qual diâmetro deve ser utilizado como referência. Por exemplo, na ilustração acima, a nota de rosca especifica que o diâmetro primitivo é a referência.
Linhas de chamada ortogonais
 |
 |
Quando a linha de chamada de símbolo é anexada a um objeto, o Conjunto de ferramentas do AutoCAD Mechanical força o primeiro segmento a ser perpendicular ao objeto anexado. O segmento de linha de chamada posterior é forçado a ser horizontal ou vertical.
Linhas de extensão da superfície
Se você move o ponto inicial da chamada de detalhe para além do final de uma linha ou um arco, o Conjunto de ferramentas do AutoCAD Mechanical desenha automaticamente as linhas de extensão. Os valores padrão para o comprimento do prolongamento e o deslocamento desde o final da linha de chamada são determinados pelas variáveis de sistema DIMEXE e DIMEXO, respectivamente. O Conjunto de ferramentas do AutoCAD Mechanical não cria linhas de extensão para splines.
Linhas de chamada indicativas de superfície

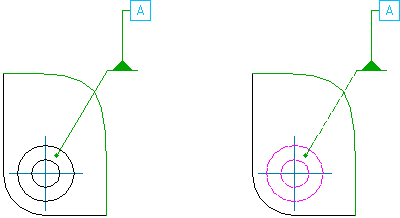

O Conjunto de ferramentas do AutoCAD Mechanical fornece as opções da linha de comando para criar linhas de chamada indicativa de superfície. Isso permite que as linhas de chamada de símbolos apontem para uma superfície em vez de uma aresta. Com as linhas de chamada de indicação da superfície, é possível indicar a referência usando uma vista superior em vez de uma vista lateral. Quando a referência estiver no lado extremo de um componente, é possível especificar opções para que o tipo de linha seja alterado para um estilo tracejado.
Anexar a anotações
O Conjunto de ferramentas do AutoCAD Mechanical fornece opções para anexar e alinhar os símbolos de identificação de referência a anotações, como mostrado na ilustração acima.
Apesar de não ser aceito diretamente, é possível anexar um símbolo do identificador de referência a uma cota como mostrado na imagem acima. Quando o ponto inicial do símbolo é colocado na cota, as setas da cota e a chamada de detalhe são sobrepostas. A aparência exibida na imagem é obtida alterando a ponta de seta da cota para “nenhum”.
Normas de desenho compatíveis
| Norma/Revisão | Linhas de chamada ortogonais | Linhas de extensão da superfície | Linhas de indicação da superfície | Notas de referência | Notas de rosca |
|---|---|---|---|---|---|
| ANSI ASME Y14.5-2018 R(2024) | Sim | Sim | Sim | Sim | Sim |
| ANSI ASME Y14.5 M – 1994 | Sim | Sim | |||
| ASME Y14.5M – 1982 | Sim | Sim | |||
| BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 | Sim | Sim | |||
| BS 308 Parte 3 – 1990 | Sim | Sim | |||
| CSN EN ISO 1101:2013 | Sim | Sim | |||
| CSN 01 3138 - 1994 | Sim | Sim | |||
| DIN ISO 1101:2008 DIN EN ISO 5459:2011 | Sim | Sim | Sim | Sim | Sim |
| DIN ISO 1101:2008 DIN EN ISO 5459:2008 | Sim | Sim | Sim | Sim | Sim |
| DIN ISO 1101:1983 DIN EN ISO 5459:1982 | Sim | Sim | |||
| GB/T 1182 – 2008 | Sim | Sim | Sim | ||
| GB/T 1182 – 1996 | Sim | Sim | Sim | Sim | |
| GOST 2.308-79 | Sim | Sim | |||
| ISO 1101:2017(E) ISO 5459:2011(E) | Sim | Sim | Sim | Sim | Sim |
| ISO 1101:2012(E) ISO 5459:1981 | Sim | Sim | Sim | Sim | Sim |
| ISO 1101:2004 ISO 5459:1981 | Sim | Sim | Sim | Sim | Sim |
| ISO 1101:1983 ISO 5459:1981 | Sim | Sim | |||
| JIS B 0021 (1998) | Sim | Sim | Sim | ||
| JIS B 0021:1984 JIS B 0022:1984 | Sim | Sim | Sim |
