Guia Modelo (caixa de diálogo Propriedades do canal)

Use esta guia para fazer referência às informações da linha base do canal.

Use essa guia para fazer referência às informações da linha base do canal.

Linha de base

Linha do recurso. Exibe o nome da linha do recurso referenciado para a linha base. É exibida como ND se a linha base do alinhamento/perfil está selecionada.

Alinhamento. Exibe o nome do alinhamento referenciado para a linha base. É exibida como ND se a Linha base da linha de recurso está selecionada.

Perfil. Exibe o nome do perfil associado ao alinhamento referenciado para a linha base. É exibida como ND se a Linha base da linha de recurso está selecionada.

Definir uma faixa de estacas. Permite estaqueamento ao longo do canal.

Estaca inicial. Especifica a estaca inicial do canal. Clique em para selecionar manualmente o local da estaca no desenho.

Estaca final. Especifica a estaca final do canal. Clique em para selecionar manualmente o local da estaca no desenho.

Geral

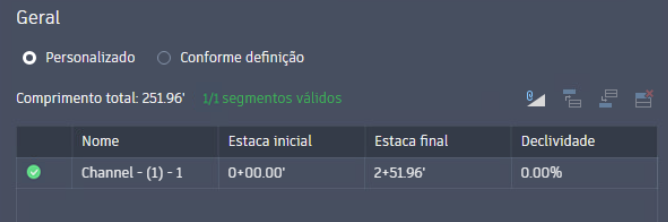

Personalizada. Ativa a opção para editar os segmentos do canal para definir as estacas inicial e final de cada segmento de declividade.

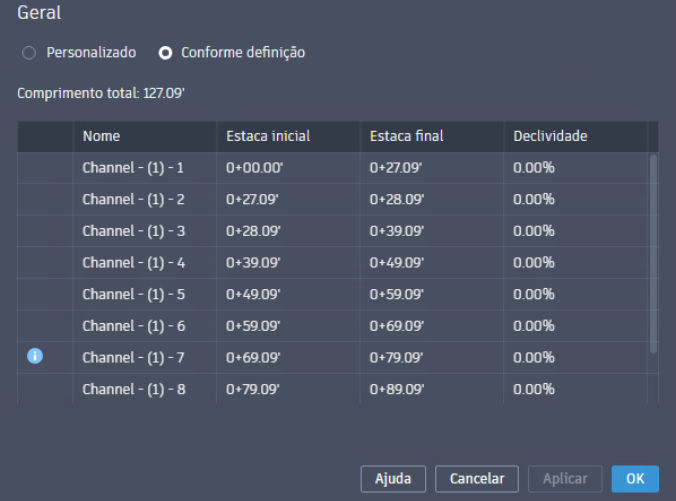

Conforme definido. Permite a criação automática de segmentos de canal com base nas alterações na declividade ao longo da linha base.

Comprimento total. Exibe o comprimento linear total da linha base.

Nome. Exibe o nome de cada segmento de canal. Esse recurso adiciona um sufixo numérico ao nome do canal e é somente leitura.

Estaca inicial. Exibe a estaca inicial de cada segmento de canal. O valor deve estar dentro da faixa de estacas definida, caso contrário, um erro será exibido.

Estaca final. Exibe a estaca final de cada segmento de canal. O valor deve estar dentro da faixa de estacas definida, caso contrário, um erro será exibido.

Declividade. Exibe a declividade de cada segmento de canal. Esse valor é representado como uma declividade percentual e vai ler Horizontal se não houver inclinação. Uma declividade negativa representa uma inclinação descendente ao longo do estaqueamento.

Ferramentas da opção Personalizada. As ferramentas a seguir estão disponíveis ao usar a opção Personalizada.

• Importar a partir de inclinações calculadas automaticamente. Esse recurso substitui os dados de inclinação personalizados por dados calculados automaticamente. Depois disso, o usuário poderá ajustar os dados calculados automaticamente.
• Inserir linha acima. Essa opção divide a faixa de estacas na linha atual e adiciona uma linha acima. Um valor de estaca deve ser inserido para definir o local da divisão.
• Inserir linha abaixo. Essa opção divide a faixa de estacas na linha atual e adiciona uma linha abaixo. Um valor de estaca deve ser inserido para definir o local da divisão.
• Excluir linhas selecionadas. Essa opção exclui a faixa de estacas atual combinando-a com a linha abaixo. Se a última linha for excluída, ela será combinada com a linha acima. Se houver somente uma linha, ela não poderá ser excluída.

Nota: Os canais que mudam a direção da inclinação (ou seja, passam através de um ponto côncavo ou cume) não devem ser modelados como um elemento de canal único. Quando a direção da inclinação se inverte dentro de um canal, o fluxo pode não atingir corretamente a saída a jusante pretendida durante a simulação e se perder do sistema. A prática recomendada é dividir o canal em cada cume ou côncavo e definir os segmentos resultantes como canais separados. Uma estrutura nula deve ser posicionada em pontos côncavos, onde o fluxo de inclinações opostas convergem.

Inclinação longitudinal. Exibe a inclinação da linha de base. Isso é representado como elevar:executar e exibirá Horizontal se não houver inclinação.

Comprimento. Exibe o comprimento linear da linha base.
