Guia Seção (caixa de diálogo Propriedades do canal)

Use essa guia para definir a geometria da seção transversal do canal.

O perfil de visualização na parte inferior dessa caixa de diálogo se ajustará às alterações nos parâmetros.

Parâmetros trapezoidais

Deslocamento base: Especifica o XZ do centro inferior do canal conforme representado na grade de visualização.
Tipo: Especifica o tipo de geometria de seção transversal do canal. Selecione Trapezoidal, Triangular, Retangular ou Personalizado.

Ajuste os seguintes parâmetros para um perfil de canal trapezoidal padrão.

Altura: Especifica a altura do canal a partir da parte inferior.
Inclinação lateral: Especifica a inclinação elevar:executar dos lados do canal.
Lado: Especifica qual lado do canal triangular é inclinado. Esquerdo ou Direito.

Selecione Personalizado para projetar um perfil de canal.

ID: Exibe um ponto de coordenadas numéricas na grade da imagem de visualização da seção.
X: Especifica a posição horizontal do ID na grade de imagens da visualização da seção.
Y: Especifica a posição vertical do ID na grade de imagens da visualização de seção.

Usando o ID e as coordenadas X/Y, crie um perfil de canal com as seguintes ferramentas.

Anexar ponto. Adiciona um novo ponto vazio no final da lista de IDs.
Excluir ponto. Elimina o ponto selecionado no momento.
Mover para o início. Move o ponto selecionado para o início da lista de IDs.
Mover para cima. Move o ponto selecionado uma posição para cima na lista de IDs.
Mover para baixo. Move o ponto selecionado uma posição para baixo na lista de IDs.
Mover para o final. Move o ponto selecionado para o fim da lista de IDs.

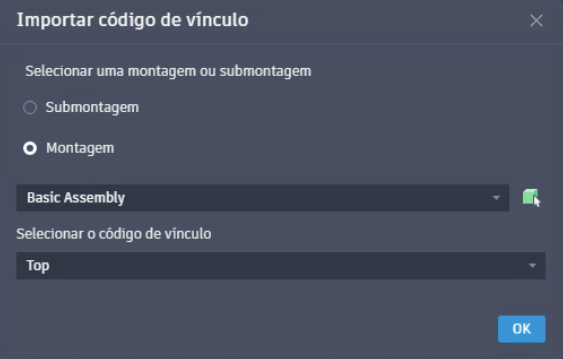

Importar pontos de códigos de vínculo. Importa os pontos de uma montagem ou submontagem especificada no desenho. Na caixa de diálogo Importar código do vínculo resultante, selecione primeiro a opção entre submontagem ou montagem e, depois, selecione na lista suspensa ou clique em para escolher manualmente uma submontagem ou montagem do desenho. Uma vez feita a seleção, especifique um código de vínculo no menu suspenso.
Importar pontos de um arquivo CSV. Importa pontos para um canal personalizado a partir de um arquivo CSV.
Exportar pontos de um arquivo CSV. Exporta pontos de um canal personalizado para um arquivo CSV.
