Para criar um tanque

Saiba como adicionar um objeto de tanque de águas pluviais ao projeto de drenagem.

1. Clique na guia Home painel Criar projeto menu suspenso Tanque Criar tanque .
2. Na caixa de diálogo Criar tanque, especifique o seguinte:
   • nome do tanque e descrição opcional.
   • profundidade do tanque, inclinação, elevação.
   • nome da camada do tanque.
   • estilo do tanque no menu suspenso Estilo.
3. Clique em OK.

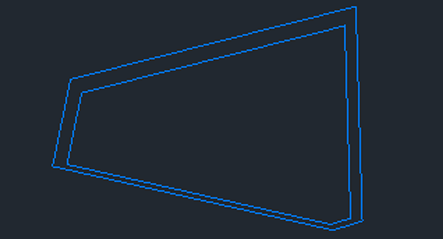

4. No desenho, desenhe o perímetro do tanque em seu desenho como geometria fechada.

Para criar um tanque a partir de um objeto

1. Clique na guia Home painel Criar projeto menu suspenso Tanque Criar tanque a partir de objeto .
2. Selecione um objeto pré-desenhado com geometria fechada.
3. Na caixa de diálogo Criar tanque, especifique o seguinte:
   • nome do tanque e descrição opcional.
   • profundidade do tanque, inclinação, elevação.
   • nome da camada do tanque.
   • estilo do tanque no menu suspenso Estilo.
   • se o objeto selecionado deve ser excluído ou não (use a caixa de seleção específica).
4. Clique em OK.

Para criar um tanque a partir de uma superfície

1. Clique na guia Home painel Criar projeto menu suspenso Tanque Criar tanque a partir da superfície .
2. Selecione a superfície no desenho.

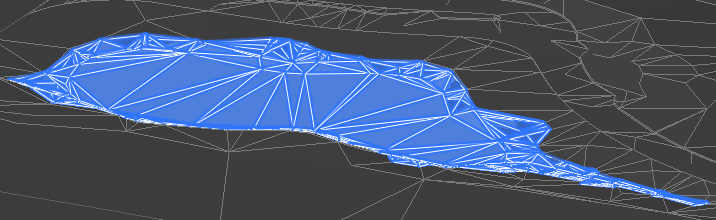

3. Especifique a elevação superior do tanque. Todo o potencial na superfície é realçado, e você pode escolher um ponto na área do tanque que desejar.
4. Se você não sabe exatamente qual é a elevação superior do tanque, mas há uma curva de nível fechada que representa o tanque desejado, é possível selecioná-la para definir o limite do tanque.
5. Na caixa de diálogo Criar tanque a partir da superfície, especifique o seguinte:
   • nome do tanque e descrição opcional.
   • nome da camada do tanque.
   • estilo do tanque no menu suspenso Estilo.
6. Clique em OK.

As tubulações podem efetuar o snap e conectar-se a um tanque como em qualquer conexão de rede de tubulação de gravidade (consulte Para trabalhar com a edição de redes de tubulação). As tubulações conectadas aparecem nas guias Fluxos de entrada e Fluxos de saída da caixa de diálogo Propriedades do tanque.
