Para restaurar ou editar uma parte recortada da nuvem de pontos

Novidades: 2027

Os seguintes comandos controlam o processo de restauração das partes recortadas de uma nuvem de pontos. As partes recortadas persistem entre as sessões. Desfazer recorte do último e Desfazer recorte de tudo ficam desativados (esmaecidos) até uma operação de recorte ser executada.

Desfazer recorte do último

Restaura a parte recortada mais recentemente de uma nuvem de pontos. Desfazer também pode ser usado, mas somente durante a mesma sessão que a ação de recorte. Desfazer último funciona em várias sessões.

1. Na faixa de opções, clique na guia Gerenciar painel Nuvem de pontos Desfazer recorte do último .
2. A parte recortada mais recentemente da nuvem de pontos é restaurada.

Desfazer recorte de tudo

Restaura todas as partes recortadas de uma operação de recorte da nuvem de pontos do Inventor.

1. Na faixa de opções, clique na guia Gerenciar painel Nuvem de pontos Desfazer recorte de tudo.
2. Todas as partes recortadas da nuvem de pontos são restauradas.

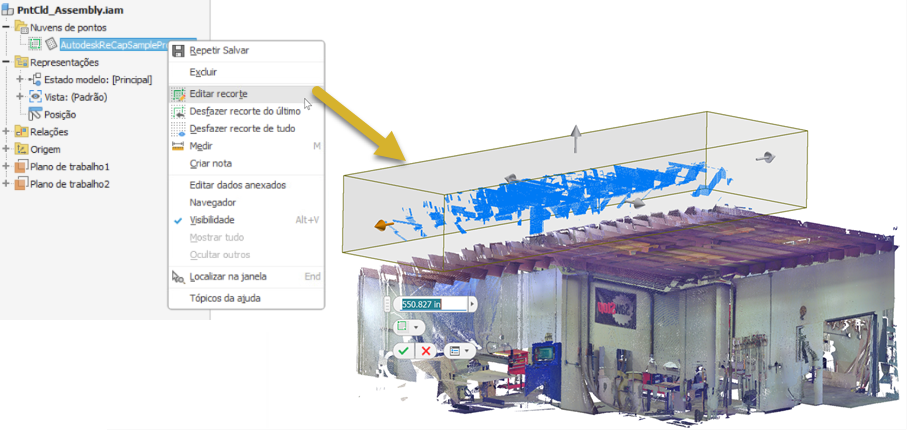

Editar recorte

Os manipuladores da caixa de recorte permitem a modificação interativa dos limites de recorte.

1. No navegador, expanda a pasta Recorte.
2. Clique com o botão direito do mouse em um nó de recorte do navegador e selecione Editar recorte.
3. Use os manipuladores exibidos para modificar a região recortada.
4. Clique em OK quando terminar.
