Para especificar o estilo da marca de centro

Novidades: 2027

A exibição da marca de centro do desenho é controlada pelo estilo da marca de centro. Esse estilo proporciona controle sobre a marca de centro para furos e ranhuras.

Antes de começar um desenho, defina um estilo de marca de centro para os tipos de furo ou ranhura.

Configurar estilos de marca de centro

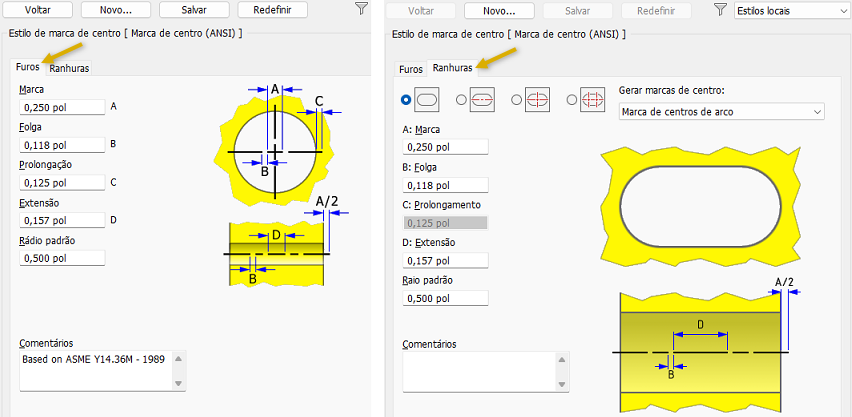

1. Selecione a guia Gerenciar painel Estilos e normas Editor de estilos para abrir o Editor de estilos e normas. Expanda a categoria do estilo de marca de centro e clique duas vezes em um estilo de marca de centro.

Neste ponto, há duas opções: 1) criar um novo estilo ou 2) modificar o estilo existente.

1. Para criar um novo estilo, clique em Novo. Se estiver modificando um estilo existente, pule esta etapa.

   • Na caixa de diálogo Nome do novo estilo, aceite o nome padrão “Cópia de Padrão (xxx)” ou especifique um novo nome.
   • Selecione a caixa de seleção Adicionar a norma para que o novo estilo esteja disponível para todos os documentos que utilizam a norma. Clique em OK.

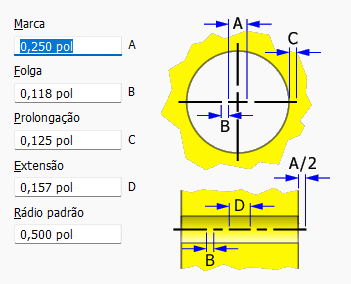

2. A guia Furos está ativa por padrão. Especifique os valores de exibição da marca de centro do furo.



3. Clique na guia Ranhuras. Para cada um dos tipos de marca de centro de ranhura, faça o seguinte:



   • Clique no botão de opção para definir ou modificar cada tipo de linha de centro.

     Os tipos de marca de centro podem ser usados com o comando Linha de centro automática em desenhos. Para obter mais informações, consulte Para adicionar linhas de centro automáticas a uma vista de desenho.

     • Nenhuma marca nenhuma marca é usada para ranhuras.

     • Marca de comprimento define uma linha de centro colocada ao longo dos eixos longos da ranhura.

     • Marca de centro define a marca de centro colocada no centro da ranhura.

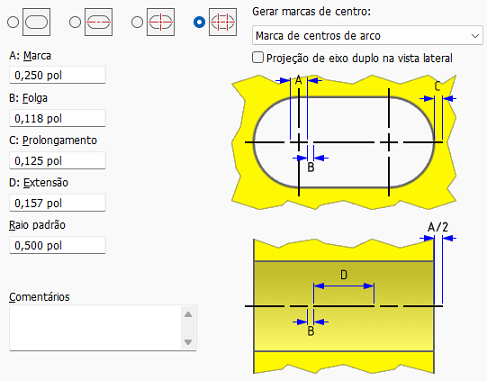

     • Marca de centros de arco define as duas marcas de centro inseridas nos centros de arredondamento para uma ranhura com arredondamento.

       • Projeção de eixo duplo na vista lateral, disponível ao usar Marca de centros de arco. Quando selecionada, projeta dois eixos atravessando cada centro de raio. Cancele a seleção para usar um único eixo de linha de centro.

     • Gerar marcas de centro. No menu suspenso, selecione o tipo de marca de centro a ser usado pelo comando Linhas de centro automáticas para ranhuras.

   • Especifique os parâmetros disponíveis para cada tipo.

   • Se desejar, insira um comentário no campo Comentários.
