Parâmetros da análise sísmica (Norma argelina RPA 2024)

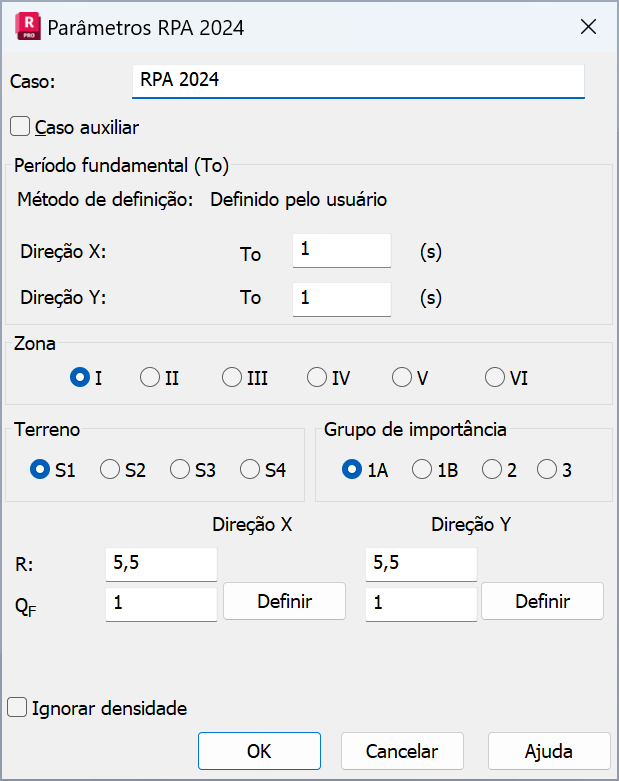

Os parâmetros de uma análise sísmica da estrutura dependem de uma norma sísmica usada durante os cálculos de uma estrutura influenciada pelo impacto sísmico. Selecione a norma sísmica argelina RPA 2024 na caixa de diálogo Nova definição de caso ou clique em Parâmetros na caixa de diálogo Tipo de análise.

Para concluir a análise sísmica de acordo com as regras fornecidas em uma norma, defina os seguintes parâmetros:

• Zona – O número da zona sísmica fornecido na norma, cláusula 3.1; o valor é atribuído de acordo com a escolha da zona sísmica. Para determinar a força sísmica do projeto, o país é classificado em sete zonas sísmicas (0 a VI), conforme mostrado na Figura 3.1. A seleção da zona determina o valor do parâmetro de aceleração A, conforme a Tabela 3.2.
• Terreno – Para determinar o espectro correto a ser usado, o tipo de solo em que a estrutura está colocada deve ser identificado pela classificação dada na cláusula 3.2, como Tipo de solo S1, S2, S3, S4. A seleção do terreno determina o valor do parâmetro do terreno S e o período característico para a definição do espectro T₁, T₂, T₃, de acordo com as Tabelas 3.3 e 3.4.
• Grupo de importância – A classificação do grupo de importância da estrutura é fornecida na cláusula 3.4 e o valor do fator de importância é assumido de acordo com a Tabela 3.10.

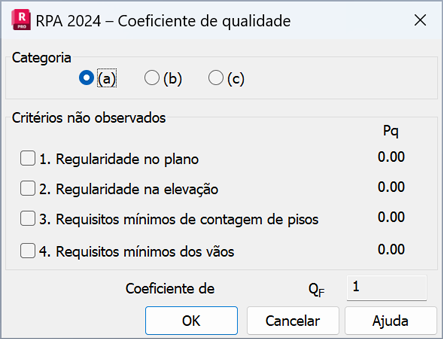

• Coeficiente de qualidade – O fator de qualidade é determinado de acordo com a equação (3.23) Q_F = 1 + Σ P_q, dependendo dos critérios classificados na Tabela 3.18. Clique no botão Definir para escolher Categoria e Critérios não observados, o fator de qualidade será calculado adequadamente.


• Fator de comportamento – Especifique o valor do fator de comportamento de acordo com o ponto 3.6. Determine o valor de acordo com a Tabela 3.17, dependendo do tipo de estrutura.

  O fator de comportamento é um fator de redução do espectro de resposta do projeto em relação ao espectro de resposta elástica. É possível editar seu valor após selecionar a opção Espectro do projeto.

  Nota: O fator de comportamento q reduz o espectro do projeto; dessa forma, também diminui as cargas sísmicas e as forças internas resultantes. No entanto, o deslocamento com base no espectro de resposta do projeto é multiplicado pelo fator de comportamento q. Assim, geralmente esse deslocamento não é reduzido em relação à resposta elástica

Espectro para o método de análise de resposta

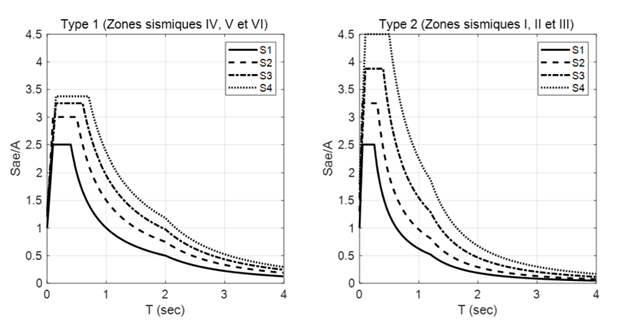

A aceleração sísmica horizontal elástica baseia-se nos fatores acima, de acordo com a fórmula fornecida na cláusula 3.3.1.

O espectro da aceleração sísmica vertical elástica é determinado de acordo com a cláusula 3.3.1 Equações (3.14).

Para evitar a análise estrutural não linear explícita durante os cálculos, considera-se a capacidade de uma estrutura de dissipar energia, principalmente por meio de seu comportamento dúctil, executando uma análise elástica com base em um espectro de resposta reduzido em comparação com o elástico, denominado espectro de projeto. Essa redução é obtida introduzindo um fator de redução da força elástica, chamado coeficiente de comportamento estrutural, R, bem como um fator de penalidade chamado fator de qualidade, Q_F.

O espectro da aceleração sísmica do projeto é baseado nos fatores acima, de acordo com a cláusula 3.3.3.

O botão adicional Cisalhamento base abre uma caixa de diálogo, onde é possível determinar como dimensionar as forças resultantes obtidas como combinações entre modos dinâmicos. De acordo com a cláusula 4.3.5, o cisalhamento base estimado pelo método de espectro de resposta não deve ser inferior a 80% do cisalhamento base do projeto calculado usando um período fundamental Ta de acordo com a equação 4.4. É possível escolher diferentes opções para definir o período fundamental Ta ou o valor da força de cisalhamento base do projeto. Observe que as forças internas, as tensões e a reação serão dimensionadas de modo que a soma da reação das combinações quadráticas seja igual ao cisalhamento base do projeto.

Na parte inferior da caixa de diálogo, estão localizados os botões Definição da direção e Filtros.

Nota: Quando você aceita a definição de caso sísmico na janela principal, são criados casos de carga separados para as direções X, Y e Z vertical, bem como combinações entre esses casos determinados na caixa de diálogo Direção.

Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada RPA 2024 D.T.R. – B.C.2.48.

É possível analisar todos os parâmetros de entrada e valores de espectro nas Notas de cálculo (abra Análise Notas de cálculo Nota simplificada/completa).
