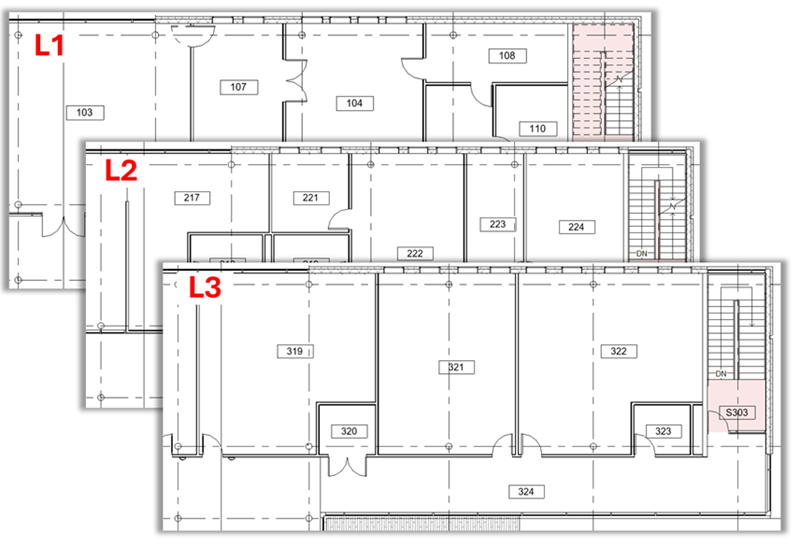

Exemplo: numeração de ambientes por nível

Crie um template de numeração para numerar ambientes com base no nível em que estão localizados. O número inicial é definido para cada partição.

Etapas:
  1. Abra as opções de numeração e crie um novo template chamado Portas por ambiente.
  2. Filtro – clique em Filtros para abrir a caixa de diálogo Filtros.
    1. Crie um filtro para a categoria Ambientes.
    2. Opcionalmente, nas regras de filtro, selecione o parâmetro Departamento e defina a regra “não é igual” e o valor “Escadas”. No projeto, os ambientes que têm esse valor definido como Departamento serão excluídos desse template e poderão ser numerados por um segundo template, onde é possível definir Departamento = “Escadas”.
  3. Parâmetro de numeração – selecione Número.
  4. Particionamento – clique em Editar, ao lado de Particionamento, para abrir a caixa de diálogo Particionamento.
    1. Na caixa de diálogo Particionamento, marque a caixa ao lado de Particionar por valor de parâmetro.
    2. O menu suspenso Selecionar parâmetros de exibe a categoria Ambientes.
    3. Na lista de parâmetros, selecione Nível e adicione-o à lista no lado direito. Isso definirá partições ou sequências de números com base no nível em que cada ambiente está localizado.
  5. Correspondência de elementos – DESATIVADO.
  6. Formatação de números – Nenhuma alteração.
  7. Clique em Aplicar na caixa de diálogo Opções de numeração para aplicar o template.
  8. Definir o número inicial – Clique no botão Sequência de números para ir para a caixa de diálogo Sequência de números.
    1. Defina o valor inicial para cada nível, por exemplo, 101, 201, 301 e clique em Aplicar.
Partição Valor inicial Em uso Contagem
01 – Nível da entrada 101 101 – 128 28
2 – Piso 201 201 – 230 30
03 – Piso 301 301 – 324 24
Opcionalmente, é possível criar outro template para os ambientes que representam as escadas repetindo as etapas 1 a 8, com as seguintes alterações.
Tópico pai: Exemplos de templates de numeração
