Exemplo: numerar esqueleto e colunas estruturais

Crie um template para numerar o esqueleto e as colunas estruturais, fazendo a correspondência por geometria do elemento e definindo um prefixo por tipo de elemento.

Veja como os elementos são numerados na mesma sequência e como a alteração das opções de partição divide o escopo em várias sequências.

Etapas:

1. Configure o parâmetro para usar como prefixo.
   1. Para cada tipo de coluna e esqueleto estrutural, acesse Editar tipo e defina os seguintes valores para o parâmetro Comentários de tipo.
      1. C para colunas de concreto.
      2. P para colunas de aço.
      3. B para colunas de aço e de concreto.
         Nota: Também é possível usar outro parâmetro incorporado ou definir um parâmetro de tipo compartilhado para usar como prefixo.
2. Abra as opções de numeração e crie um novo template chamado Vigas e colunas.
3. Filtro – clique em Filtros para abrir a caixa de diálogo Filtros.
   1. Crie um novo filtro e selecione as categorias Esqueleto estrutural e Colunas estruturais.
      Nota: Para criar templates separados para elementos de aço e de concreto, é possível incluir outros critérios ao definir os filtros.
4. Parâmetro de numeração – selecione Marca.
5. Particionamento – DESATIVADO.
6. Correspondência de elementos – clique em Editar, ao lado de Correspondência de elementos, para abrir a caixa de diálogo Regras de correspondência de elementos.
   1. Marque a caixa ao lado de Correspondência por geometria do elemento.
7. Formatação de números – clique em Editar, ao lado de Formatação de números, para abrir a caixa de diálogo Formatação de números.
   1. Na seção Formatação da legenda de número, selecione Comentários de tipo e clique na seta para a direita para adicioná-los à coluna da direita.
   2. Mova-os para cima, de forma que fiquem posicionado antes de <Número>.
   3. É possível adicionar um valor de amostra relevante, para que a visualização da legenda exiba um valor realista.
8. Clique em Aplicar na caixa de diálogo Opções de numeração para aplicar o template.
9. Opcionalmente, revise as partições identificadas acessando a caixa de diálogo Sequências de números.

   Partição	Valor inicial	Em uso	Contagem
   <Não atribuída>	1	P1 – B7	7

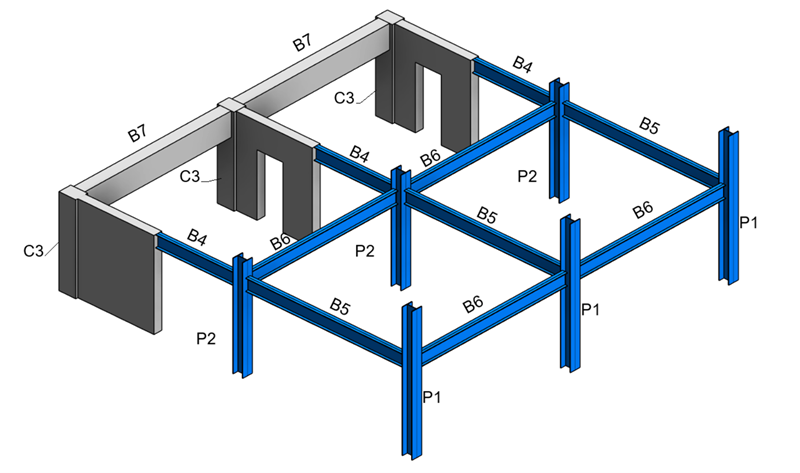

   Os elementos são numerados na mesma sequência e usam o prefixo definido pelo parâmetro de tipo. Neste exemplo, é possível ativar o particionamento com base no mesmo parâmetro Comentários de tipo e verificar as sequências de numeração identificadas.

10. Volte para a etapa 4 e clique em Editar, ao lado de Particionamento, para abrir a caixa de diálogo Particionamento.
    1. Na caixa de diálogo Particionamento, marque a caixa ao lado de Particionar por valor de parâmetro.
    2. Na lista de parâmetros, selecione Comentários de tipo e adicione-os à lista no lado direito. Isso definirá partições ou sequências de números com base nos mesmos valores usados como prefixo.

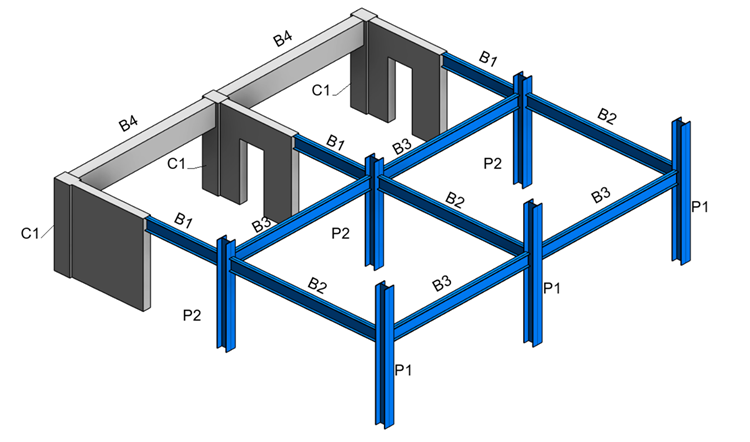

11. Clique em Aplicar na caixa de diálogo Opções de numeração para aplicar o template e ir para Sequências de números.

    Partição	Valor inicial	Em uso	Contagem
    B	1	B1 – B4	4
    C	1	C1 – C1	1
    P	1	P1 – P2	2
