Desenhar a bandeja de cabos

1. Abra a vista onde deseja colocar a bandeja de cabos.
2. Clique na guia Sistemaspainel Elétrico Bandeja de cabos.
3. No Seletor de tipo, selecione o tipo da bandeja de cabos, com ou sem conexões.
4. Na faixa de opções, especifique a largura, a altura, o deslocamento ou o raio da dobra.
5. Verifique se a opção “Identificar na colocação” está selecionada para identificar a bandeja de cabos automaticamente. A seguir, especifique as seguintes opções de identificação:

   Se você deseja...	então...
   alterar a orientação do identificador	selecione Horizontal ou Vertical.
   carregar identificadores adicionais	clique em Identificadores.
   incluir uma linha de chamada de detalhe entre o identificador e a bandeja de cabos.	selecione Chamada de detalhe.
   alterar o comprimento padrão da chamada de detalhe	insira um valor na caixa de texto à direita da caixa de verificação Chamada de detalhe.

6. Na faixa de opções, selecione as opções de colocação.

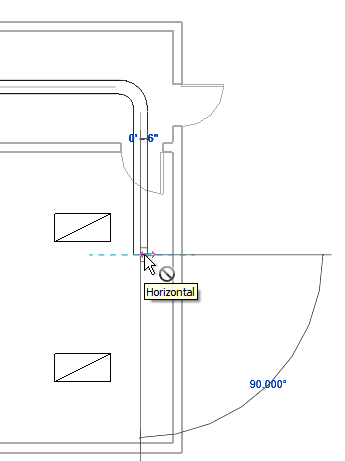

7. Na área de desenho, clique para especificar o ponto inicial do trecho da bandeja de cabos, mova o cursor e clique para especificar pontos ao longo do trecho.


   Uma dobra é adicionada automaticamente ao segmento, conforme necessário.

   Nota: Ao desenhar a bandeja de cabos com acessórios, são exibidas as linhas de conexão dos acessórios.


8. Para desenhar uma bandeja de cabos vertical, na faixa de opções, especifique o valor de deslocamento e continue desenhando o trecho.
   Nota: Ao desenhar a bandeja de cabos sem acessórios, se você desenhar a bandeja de cabos através da bandeja de cabos existentes na mesma elevação, a nova bandeja de cabos será dividida (se forem do mesmo tamanho) ou o menor dos dois trechos de bandeja de cabos será dividido.
9. Para concluir o trecho da bandeja de cabos, clique em Modificar.
