Vincular topografia

Crie um vínculo para a topografia que um engenheiro civil produziu usando o Autodesk Civil 3D.

Vídeo: Vincular a topografia ao modelo de construção

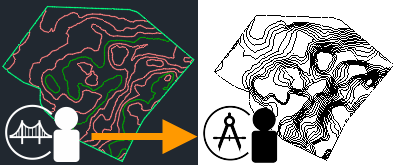

A topografia fornece o contexto para o modelo de construção no Revit. Se o engenheiro civil posteriormente atualizar a topografia, será possível recarregar o vínculo para ver as alterações no modelo do Revit.

Para vincular a topografia

1. Prepare o Autodesk Desktop Connector.
   Nota:

   Verifique a versão do Desktop Connector instalada no computador. A opção Vincular topografia funciona com a versão 14.12.0.1491 e mais recentes.

   Confira este tópico de ajuda para obter as atualizações sobre as versões mais recentes.

2. No Civil 3D, prepare a topografia da seguinte maneira:
   1. Crie a topografia do projeto.
   2. Publique superfícies no Forma Data Management.

      O processo de publicação de superfícies pode levar alguns minutos. Quando estiver pronto, os dados da topografia serão exibidos na pasta do Forma Data Management.

3. (Opcional) No Forma Data Management, revise a topografia.
4. No Revit, vincule a topografia ao modelo atual da seguinte maneira:
   1. Especifique as coordenadas do modelo de construção.

      Defina o ponto de pesquisa do modelo usando as coordenadas do eixo (GIS) do engenheiro civil. Essa estratégia assegura um posicionamento preciso do modelo na topografia vinculada.

      Se você ignorar essa etapa, a topografia vinculada será colocada centro a centro com o modelo e você precisará posicioná-la manualmente. Consulte Sobre o posicionamento da topografia vinculada.

   2. Abra uma vista da planta ou uma vista 3D do modelo de construção.

      Use a caixa de diálogo Visibilidade/gráficos para se certificar de que os sólidos topográficos serão exibidos na vista. Por exemplo, a vista da planta do terreno exibe os sólidos topográficos por padrão.

   3. Clique na guia Inserirpainel Vínculo (Vincular topografia).
   4. Na caixa de diálogo Vincular topografia, navegue até a topografia.

      Selecione o projeto e a pasta apropriados do Forma Data Management. A caixa de diálogo lista a topografia que contém as superfícies, indicada pelo ícone .

   5. Selecione a topografia desejada e clique em Vínculo.

Visibilidade/gráficos: o sólido topográfico é exibido na vista atual com base em suas configurações de visibilidade/gráficos. Use a caixa de diálogo Visibilidade/gráficos para controlar a exibição do sólido topográfico em outras vistas.

Várias superfícies: se a topografia vinculada contiver várias superfícies, cada superfície será tratada como um elemento separado no vínculo. Pressione Tab para selecionar um sólido topográfico individual. Consulte Selecionar elementos em um modelo vinculado e Sobre como trabalhar com a topografia vinculada.

Máximo de pontos usados : ajuste o número máximo de pontos usados para criar um sólido topográfico vinculado no arquivo Revit.INI. LinkToposolidMaxPointThreshold, para obter informações adicionais, consulte Diversas configurações no Revit.ini.

• Variam de 10.000 a 50.000 pontos.
• Valor padrão: 20.000

Nota: Números mais altos de pontos usados criam representações de sólidos topográficos mais precisas, mas podem afetar o desempenho ao editar o sólido topográfico ou ao navegar no modelo.
