Layouts do conjunto de vergalhões

As barras em conjuntos de vergalhões são organizadas com base na regra de layout escolhida.

Ao colocar ou editar um conjunto de vergalhões, seja ele orientado pela forma ou de forma livre, você deve selecionar uma regra de layout que determinará como as barras são distribuídas.

Escolher a regra de layout

1. Comece por colocar o vergalhão usando qualquer uma das ferramentas de vergalhão (Vergalhão, Caminho ou Vergalhão de forma livre transformado) OU selecione um conjunto de vergalhões existente.
2. Acesse a paleta de propriedades e clique no menu suspenso do parâmetro Regra de layout.
3. Selecione o layout desejado.

Regras de layout

Único

• É possível usar essa opção para colocar barras de 1 por 1.
• Definir o Número fixo como 1 reverte o layout para Único.
• Para a distribuição do vergalhão de forma livre de caminho, é colocada uma barra única no meio do caminho de distribuição.

Número fixo

• O espaçamento entre as barras é ajustável, mas o número de barras é constante, com base na entrada. Exemplo de número de barras = 10.

• Arrastar os manipuladores de forma modifica a distância entre as barras no conjunto.


Espaçamento personalizado

• Especifique a fórmula para distribuir as barras no conjunto, usando uma combinação de números, comprimentos ou porcentagens de comprimento e espaçamentos. É possível usar a seguinte sintaxe ao definir a fórmula de layout:
  A. Número de espaços x Espaçamento – exemplo: 3 x 100; ? x 200; 5 x 100

  • A inclusão de “?” torna a fórmula variável e os manipuladores do plano da barra (início do conjunto) ou da extensão do plano (final do conjunto) podem ser arrastados.
  • O resto coloca-se ao final da parte variável (“?”).
  B. Comprimento @ Espaçamento – exemplo: 1400 @ 100; 900 @ 300

  • Se não for possível dividir o comprimento igualmente pelo espaçamento, nenhuma parte restante será considerada. É possível incluir uma parte variável (“?”) para tornar o intervalo definido ajustável.
  C. Porcentagem do comprimento definido % @ Espaçamento – exemplo: 33% @ 100; ? @ 200; 33% @ 100

  • As porcentagens em uma fórmula devem somar 100%, ou você pode usar “?” em uma parte da fórmula.


  Nota:

  • É possível usar os parâmetros Resumo do espaçamento e Resumo do espaçamento detalhado em tabelas e identificadores para extrair informações sobre a distribuição das barras em um conjunto de vergalhões.
  • A fórmula usa as unidades definidas no projeto para Espaçamento da armadura e Comprimento da armadura. É possível inserir qualquer valor de unidade de comprimento com seu respectivo símbolo, e ele será convertido.

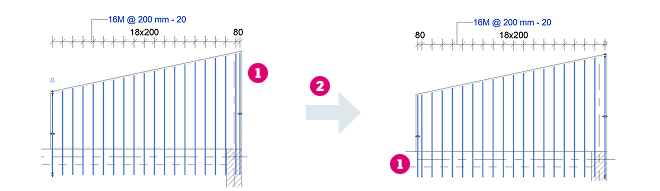

• Exemplo de barras de distribuição no espaçamento exato com o restante (fórmula: ? x 200 mm ) no final do conjunto (1). É possível inverter o conjunto (2) para ter o restante na outra extremidade.

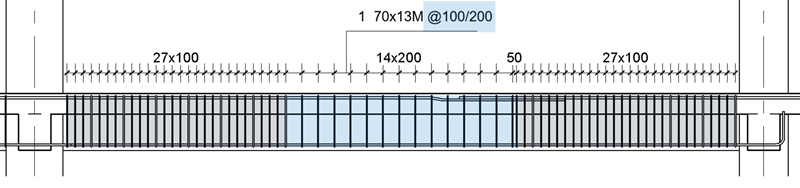

• Exemplo de distribuição de 1/3 das barras no início e no final do conjunto, com as barras restantes no meio (Fórmula: 33% @ 100; ? @ 200; 33% @ 100). O restante está no final da parte variável (que contém “?”). É possível arrastar os manipuladores iniciais ou finais para ajustar o conjunto, pois a fórmula é variável.

• Ao alternar para Espaçamento personalizado, a fórmula padrão depende do layout com o qual você começou.

  Alternar de	Fórmula de layout resultante para Espaçamento personalizado
  Único	? x 100, em que 100 é o espaçamento padrão (4 pol. para unidades imperiais)
  Espaçamento máximo ou Espaçamento livre mínimo	? x 200, em que 200 é o valor do espaçamento; o conjunto terá o restante
  Número fixo	? x S, em que S é o espaçamento real das barras na distribuição de número fixo
  Número com espaçamento	n x S, em que n e Espaçamento são as propriedades do layout Número com espaçamento

Espaçamento máximo

• Especifique a distância máxima entre o vergalhão, mas o número do vergalhão é alterado com base na distância entre a primeira e a última barra. Exemplo de espaçamento = 200 mm.

• Arrastar os manipuladores de forma altera o número de instâncias do vergalhão no conjunto, ao mesmo tempo que mantém uma distância que não é maior do que o espaçamento máximo definido.


Número com espaçamento

• Especifique valores constantes para quantidade e espaçamento. Exemplo para Número = 10, Espaçamento = 200 mm.


Espaço livre mínimo

• Especifique a distância mínima entre o vergalhão. A quantidade do vergalhão é alterada com base na distância entre a primeira e a última barra. O espaçamento será mantido mesmo se o tamanho do vergalhão for alterado. Exemplo para Espaçamento = 200, diâmetro da barra = 25 mm.

• Arrastar os manipuladores de forma altera o número de barras no conjunto, ao mesmo tempo que mantém uma distância que não é menor do que a quantidade mínima de espaçamento livre que você definiu

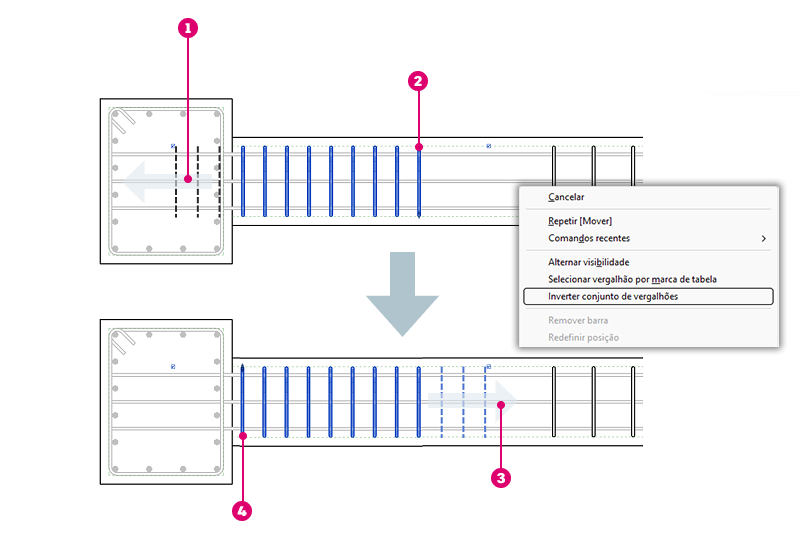

Inverter direção do conjunto de vergalhões

1. Selecione o conjunto de vergalhões que deseja inverter.
2. Clique com o botão direito do mouse e selecione Inverter conjunto de vergalhões no menu.
3. A primeira barra do conjunto é agora a que está na extremidade oposta do conjunto.

	Direção de expansão do conjunto.
	Primeira barra em Número com Espaçamento definido.
	Direção de expansão do conjunto.
	Primeira barra em Número com Espaçamento definido após a inversão.
