Escolha como alinhar as barras nas distribuições de vergalhão de forma livre de caminho e também como fazer com que as barras no conjunto sejam paralelas à face plana selecionada nos manipuladores de barra Alinhar ou Alinhar/Fechar para Distribuição de forma de caminho e para Distribuição alinhada, respectivamente.
Para definir as opções de alinhamento para conjuntos de vergalhões de forma livre de caminho, use o parâmetro Alinhamento da barra na paleta Propriedades do vergalhão estrutural.
| Alinhado ao caminho | Paralelo à face |
|
|
| Perpendicular à face | Vertical |
|
|
Face do alinhamento.
Caminho.
Alternar as opções de Alinhamento da barra na tela
Também é possível alternar facilmente entre as diferentes opções de alinhamento da barra usando a alternância na tela:
(Alinhado ao caminho)
(Vertical)
(Paralelo à face)
(Perpendicular à face)

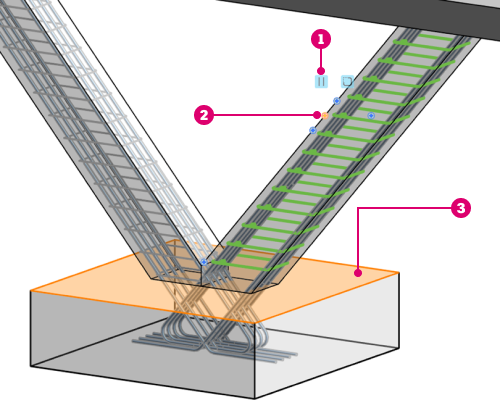

Alternar opções de Alinhamento da barra.
Manipulador da barra Alinhar/Fechar.
Face selecionada para o manipulador Alinhar ou Alinhar/Fechar; as barras serão paralelas ou perpendiculares a essa face.
