Crie uma única folha de tela soldada personalizada para fabricar armaduras exclusivas em paredes estruturais ou pisos estruturais.
Criar uma folha de tela soldada personalizada
- Primeiro, você deve definir as diretrizes usadas para gerar folhas de tela soldada personalizadas. Clique na guia Concreto
painel Detalhamento de pré-moldado
(Configuração da FTSP) para abrir a caixa de diálogo Configuração da folha de tela soldada personalizada.
- Revise e modifique as seguintes diretrizes. As montagens do vergalhão que não atenderem a essas diretrizes não serão convertidas em uma folha.
- Comprimento máximo da FTSP: especifica o comprimento máximo da armadura da folha de tela soldada personalizada.
- Comprimento mínimo da FTSP: especifica o comprimento mínimo da armadura da folha de tela soldada personalizada.
- Largura máxima da FTSP: especifica a largura máxima da armadura da folha de tela soldada personalizada.
- Largura mínima da FTSP: especifica a largura mínima da armadura da folha de tela soldada personalizada.
- Comprimento máximo dos fios: especifica o comprimento máximo de um fio de tela soldada na armadura da folha de tela soldada personalizada.
- Comprimento mínimo dos fios: especifica o comprimento mínimo de um fio de tela soldada na armadura da folha de tela soldada personalizada.
- Incremento na direção X: especifica o deslocamento do eixo x da armadura da folha de tela soldada personalizada.
- Incremento na direção Y: especifica o deslocamento do ponto de origem do eixo y para a armadura de tela soldada personalizada.
- Diâmetro máximo no ponto de solda: especifica o diâmetro máximo dos fios de tela soldada em um ponto de solda de uma armadura da folha de tela soldada personalizada.
- Sobreposição mínima: especifica a sobreposição mínima necessária dos fios na aresta de uma armadura da folha de tela soldada personalizada.
- Diâmetros válidos da fiação: especifica os tamanhos de vergalhão válidos necessários para gerar uma armadura da folha de tela soldada personalizada.
- Dois pontos de solda mínimos para um fio: especifica que um fio precisa ter pelo menos dois pontos de solda em uma armadura da folha de tela soldada personalizada.
- Desenhe as instâncias do vergalhão para projetar a folha de tela soldada personalizada em uma laje ou parede estrutural. Observe as seguintes diretrizes:
- O vergalhão deve atender a todas as restrições da caixa de diálogo Configuração da folha de tela soldada personalizada.
- As folhas de tela soldada personalizadas podem ser geradas das montagens de vergalhão que contêm conjuntos de vergalhões e/ou barras individuais.
Nota: Isso também se aplica à distribuição variável e ao vergalhão de forma livre.
- Todos os vergalhões no projeto devem ser desenhados ou colocados no mesmo plano.
- Selecione todos o vergalhões para se tornarem uma folha de tela soldada.
- Clique em Modificar | Vergalhão estrutural painel Criar
(Criar montagem).
- Na caixa de diálogo Nova montagem, edite o valor padrão de Nome do tipo e clique em OK.
- Selecione a nova montagem do vergalhão.
- Clique na guia Concreto painel Configurações de pré-moldado
(Folha de tela soldada personalizada).
- Na barra de opções, clique em Concluir.

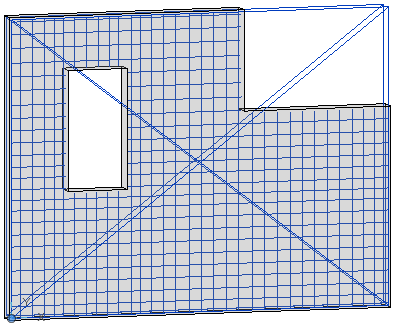

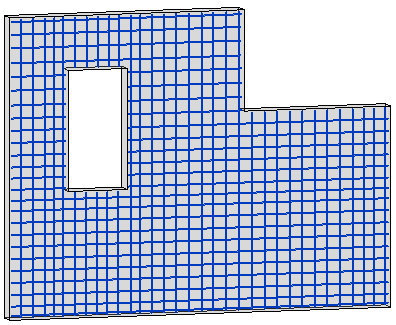

- A montagem do vergalhão é convertida em uma folha de tela soldada com fios personalizados colocados. A nova folha também está disponível no Seletor de tipo para rápida inserção em outras lajes e paredes estruturais do seu modelo.
Editar uma folha de tela soldada personalizada
- Selecione a armadura da tela soldada personalizada.
- Clique na guia Concreto painel Configurações de pré-moldado (Folha de tela soldada personalizada). A folha personalizada é revertida para sua montagem do vergalhão original.
- Faça ajustes no vergalhão e na montagem conforme necessário.
- Clique na guia Concreto painel Configurações de pré-moldado (Folha de tela soldada personalizada) novamente para converter de volta em uma armadura de folha de tela soldada personalizada. O vergalhão e a montagem editados devem continuar seguindo as diretrizes acima para serem convertidos corretamente.
Nota: É possível criar uma folha de tela soldada personalizada usando a caixa de seleção Converter em folha de tela soldada personalizada nas guias Barra de aço das caixas de diálogo Tipo de armadura de área pré-moldada para paredes e Tipo de armadura de área pré-moldada para lajes.
Nota: É possível visualizar folhas de tela soldada e folhas de tela soldada personalizadas em vistas 3D como sólidas ou não obscurecidas. Para isso:
- Selecione uma folha de tela soldada.
- Na paleta Propriedades, clique no botão Editar estados de visibilidade da vista.
- Na caixa de diálogo Estados de visibilidade da vista da folha de tela soldada, selecione a vista 3D na qual deseja que a folha de tela soldada seja visualizada não obscurecida ou como sólida.
Observe que as opções de visibilidade estão relacionadas à instância e não ao tipo. Portanto, você deve selecionar todas as instâncias para as quais deseja definir a representação de sólido/não obscurecida.
