Anexar uma treliça em um telhado ou piso estrutural

Anexe uma treliça a um telhado ou piso estrutural para forçar a treliça a manter seus banzos em conformidade com aquele elemento.

As seguintes regras se aplicam às treliças anexadas.

• As localizações dos banzos dependem de seus anexos e atribuições de banzos de suporte.
  • Se o banzo superior de uma treliça está anexado, sua linha de localização é a face inferior do elemento ao qual está anexado.
  • Se o banzo inferior de uma treliça está anexado, sua linha de localização é a face superior do elemento ao qual está anexado.
  • Se somente o banzo não de suporte está anexado, a localização do banzo de suporte será a linha de localização atual do banzo não anexado.
  • Se somente o banzo de suporte está anexado, a localização do banzo não de suporte será o deslocamento da linha de localização da treliça através da propriedade Altura da treliça. O deslocamento representa uma distância positiva para os banzos superiores e uma distância negativa para os banzos inferiores.
• A linha de localização do banzo da treliça precisa estar abaixo (ao anexar o banzo superior) ou acima (ao anexar o banzo inferior) do telhado ou piso estrutural.
• O banzo superior precisa sempre ter uma elevação maior do que a do banzo inferior. Eles podem se encontrar, mas nunca se cruzar.
• A largura do telhado ou piso estrutural precisa ser igual ou exceder a largura da treliça. As treliças não podem ser anexadas aos pisos estruturais ou telhados que não as cubram por inteiro.

Para adicionar uma treliça

1. Verifique se a visibilidade do telhado e do piso estrutural está ativada na vista atual.
2. Selecione uma ou mais treliças a serem anexadas.

3. Clique em Modificar | guia Treliças estruturaispainel Modificar treliça (Anexar topo/base).
4. Na barra de opções, selecione Anexar treliças: Topo ou Base para a treliça apropriada sendo anexada.

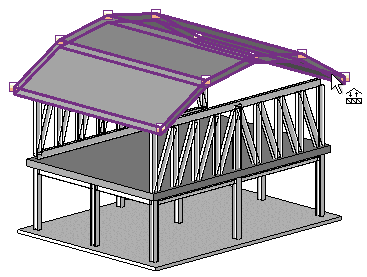

5. Selecione o telhado ou piso estrutural.

Nota: Nem todas as famílias de treliças são corretamente anexadas a um telhado ou piso estrutural. Para que o banzo esteja em conformidade com a forma do telhado ou piso estrutural correspondente, as linhas de croqui do banzo da família de layout precisam coincidir com o plano de referência superior. O perfil do telhado/piso estrutural define a transformação dos planos de referência da família, não a forma do banzo. A forma do perfil da treliça não é descartada. O perfil original será exibido se a treliça for desanexada posteriormente.

Para desanexar uma treliça

1. Selecione a treliça anexada.
2. Clique em Modificar | guia Treliças estruturaispainel Modificar treliça (Desanexar topo/base).
3. Selecione o telhado ou piso estrutural do qual o item será desanexado.
4. (Opcional) Clique em Desanexar todos na barra de opções para desanexar os banzos superiores e inferiores.

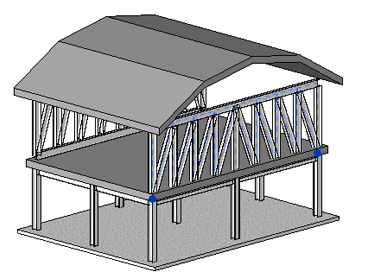

A treliça é desanexada, mantendo sua forma de perfil original.
