Para uma escada com base no componente, é possível exibir os números do piso/espelho do degrau para um lance de escada em uma vista de planta, de elevação ou de corte.
Como com qualquer anotação, esses números somente serão visíveis na vista nas quais eles foram colocados.
Para adicionar números de piso/espelho do degrau
- Clique na guia Anotação
painel Identificador
(Número do degrau).
- Na paleta Propriedades, altere as propriedades de instância.
Esses valores de propriedade serão salvos e usados como padrões para os números de piso/espelho do degrau adicionados ao modelo, oferecendo uma maneira para definir estas preferências de uma só vez.
As opções permitem anotar pisos ou espelhos de degrau, para selecionar a orientação do identificador, e para alterar o tamanho do texto para o número.
- Em uma vista de planta, posicione o cursor para realçar a referência (localização no lance da escada) onde você deseja inserir os números:
- Esquerda
- Quarto esquerdo
- Centro
- Quarto direito
- Direita
- Clique para colocar os números do piso/espelho de degrau. Por padrão, os espelhos de degrau são numerados.
Nota: Em uma vista de corte ou de elevação, os números do piso/espelho do degrau somente podem usar o caminho da escada como referência para o posicionamento.
- Repita a etapa anterior para adicionar os números do piso/espelho do degrau para todos os lances da escada, se desejado.
Os números do piso/espelho do degrau são sequenciais para todos os lances da escada.
- No painel Seleção, clique em
(Modificar) para finalizar o comando.
Para modificar a anotação do piso/espelho de degrau após a colocação
- Selecione a anotação do piso/espelho do degrau (Use Tab para realçá-la se necessário).
- Na paleta Propriedades, altere o valor do Número inicial, se necessário.
A sequência de números do piso/espelho do degrau será automaticamente alterada de acordo com o novo valor e todas as anotações do piso/espelho do degrau da escada serão atualizadas.
- Na paleta Propriedades, altere as propriedades de instância.
Ao editar as propriedades após a anotação ter sido colocada, observe que também é possível alterar a referência usada para colocar a anotação.
- Para excluir a anotação do piso/espelho de degrau e pressione Excluir.
Para modificar a aparência da anotação do degrau/espelho.
- Selecione a anotação do piso/espelho do degrau (Use Tab para realçá-la se necessário).
- Na paleta Propriedades, clique em Editar tipo.
- Execute as modificações necessárias na aparência do texto conforme necessário.
- Ative Gráficos acima da marca de corte e/ou Texto acima da marca de corte para que as alterações no texto acima da marca de corte da escada sejam independentes do texto abaixo da marca de corte.
Nota: As Sobreposições de visibilidade/gráficos fornecem um controle independente para a visibilidade/gráficos da numeração acima e abaixo da linha de corte da escada.

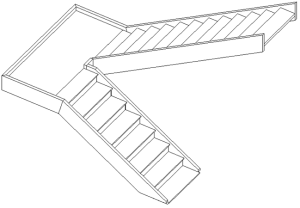

Lances de escada iniciando e terminando com um espelho de degrau

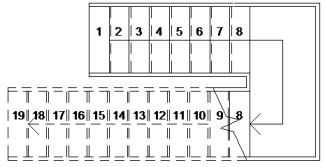

- Os espelhos do degrau são numerados:

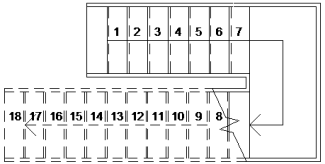

- Os pisos são numerados:
Lances de escada iniciando e terminando com um piso

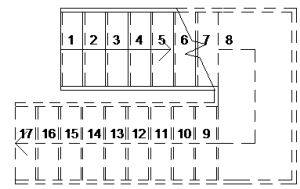

- Os espelhos do degrau são numerados:

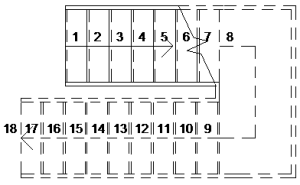

- Os pisos são numerados:
