Propriedades de Instância do identificador

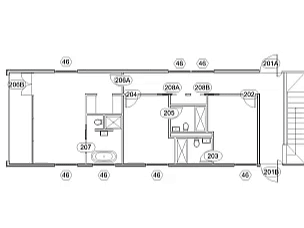

Altere as propriedades de instância para um identificador para especificar se ele tem uma linha de chamada de detalhe, e como o identificador é orientado na vista.

Nome	Descrição
Linha de chamada de detalhe	Especifica se o identificador possui uma linha de chamada de detalhe. O padrão é para a chamada de detalhe ter uma extremidade anexada, mas você pode especificar uma extremidade livre na guia contextual da faixa de opções.
Orientação	Especifica se o identificador é exibido na horizontal, na vertical ou alinhado com os elementos do modelo. Alternativamente, selecione o identificador e pressione a barra de espaços para alterar a orientação de vertical ou horizontal.
Ângulo	Especifica o valor do ângulo no qual o identificador é rotacionado no sentido anti-horário em relação à posição horizontal. Nota: Ao selecionar vários identificadores, é possível usar o parâmetro Ângulo para rotacionar em massa todos os identificadores selecionados.
Início da chamada de detalhe	Especifica se o início da chamada de detalhe está anexado ao elemento identificado ou se é livre para ser posicionada manualmente.
Fim da chamada de detalhe	Especifica se a extremidade da chamada de detalhe está anexada ao elemento identificado ou se é livre para ser posicionada manualmente.
Contagem de hospedeiros	Exibe o número de hospedeiros do identificador selecionado. Consulte Colocar identificadores com várias chamadas de detalhe.
Excluir do contorno da chamada de detalhe	Exclui a geometria do contorno usado pelas chamadas de detalhe para determinar o ponto de anexo inicial. Os seguintes elementos nas famílias de anotações oferecem suporte ao parâmetro Excluir do contorno da chamada de detalhe: Planos de referência Legendas Linhas Regiões de máscara Regiões preenchidas Símbolos (instâncias de famílias de anotações 2D colocadas) Nota: O texto não contribui para o contorno da chamada de detalhe. Quando a geometria é excluída ao definir o parâmetro Excluir do contorno da chamada de detalhe, o ponto inicial da chamada de detalhe será anexado automaticamente a um dos quatro lados do identificador usando o contorno reduzido. O resultado é a colocação consistente da chamada de detalhe, além de evitar casos em que a alteração do tipo de identificador (para um com geometria adicional) poderia causar o deslocamento da chamada de detalhe. O parâmetro Excluir do contorno da chamada de detalhe também oferece suporte à associação com outros parâmetros Sim/Não, o que permite personalizar diferentes contornos por tipo de família.
