ГЕОМОЧИСТОТКРЫТЬ (команда) найти

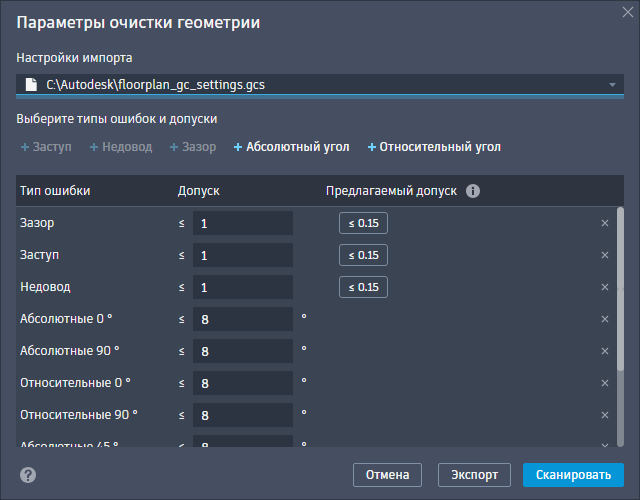

В диалоговом окне «Параметры очистки геометрии» можно настроить, какие ошибки геометрии искать, задать значения допуска для каждого типа ошибок и управлять шаблонами параметров. Параметры сохраняются в профиле пользователя и могут быть импортированы или экспортированы как файлы GCS для дальнейшего использования.
Список параметров
Отображаются следующие параметры.
- Настройки импорта
-
- Выберите файл
-
Открытие окна «Загрузить файл параметров» для выбора и импорта файла параметров GCS.
- Поле выбора файла
-
Отображение пути к текущему файлу параметров GCS. Если используются параметры по умолчанию, путь к файлу не отображается.
- Выберите типы ошибок и допуски
-
- Тип ошибки
-
В сканирование включаются только те ошибки, которые перечислены в списке «Тип ошибки». Удаление ненужных типов ошибок ускорит процесс сканирования.
Доступны следующие типы ошибок.
- Заступ: конечная точка линии или полилинии выступает за пределы заданной формы.
- Недовод: конечная точка линии или полилинии не доходит до заданной формы.
- Зазор: конечная точка линии или полилинии не совмещена с другой точкой как ожидалось.
- Абсолютный угол: линия или полилиния немного отклоняется от стандартного угла ПСК в 0, 90 или 180 градусов относительно текущей пользовательской системы координат.
- Относительный угол: две пересекающиеся линии или полилинии не сходятся в предполагаемом стандартном углу: 90 градусов для перпендикуляра или 45 градусов для диагонали.
Прим.: Ошибки заступа, недовода и зазора можно включить или отключить. Ошибки абсолютного и относительного углов можно добавлять с пользовательскими значениями углов от 0 до 180°. Можно добавить любое количество ошибок абсолютного и относительного углов, однако повторяющиеся значения обрабатываться не будут. - Допуск
-
Задание порогового значения для идентификации ошибок каждого типа. Значения допуска должны быть числом больше 0,000100. Допуск не имеет единиц измерения для ошибок, связанных с длиной, а для ошибок, связанных с углом, используются градусы.
- Предлагаемый допуск
-
Предлагаемые значения допуска основываются на всей геометрии чертежа.
- Удалить (X)
-
Удаление выбранного типа ошибок из сканирования.
- Отмена
-
Закрытие диалогового окна «Параметры очистки геометрии» без сохранения изменений.
- Экспорт
- Открытие окна «Сохранить файл параметров» для экспорта текущих параметров в файл GCS.
- Сканировать
- Проверка текущего чертежа на наличие ошибок геометрии с использованием выбранных типов ошибок и допусков.
Прим.: После первого сканирования кнопка «Сканировать» меняется на кнопку «Сканировать повторно» для последующих операций сканирования.
