На веб-сайтах и в каталогах многих производителей имеются спецификации изделий, соответствующие стандарту ECLASS. Эти спецификации могут содержать технические данные, размеры, сертификаты, стандарты, описания изделий, номера деталей и ссылки на документацию производителя.
В AutoCAD Electrical стандарт ECLASS используется, чтобы оптимизировать и унифицировать скачивание и интеграцию данных производителя. Такой подход повышает эффективность, точность и совместимость проектирования.

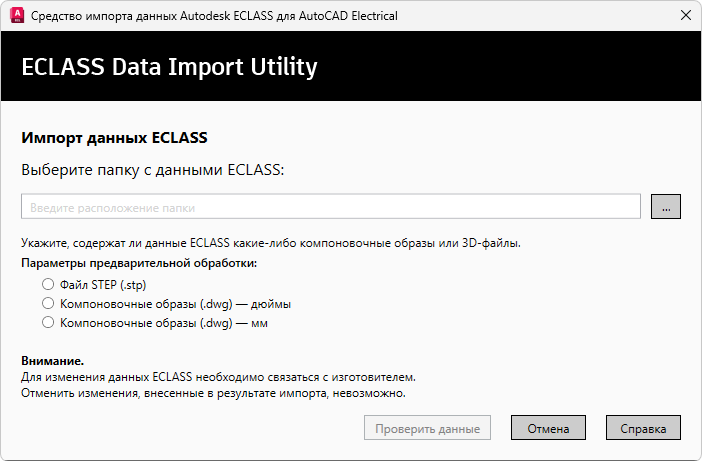

Утилита импорта данных ECLASS в AutoCAD Electrical позволяет импортировать спецификации изделий из файлов XML, двумерные компоновочные образы из файлов DWG и 3D-представления из файлов IPT. Она проверяет файлы и, если те корректны, вносит информацию из них в базу данных. Кроме того, утилита создает файл журнала для регистрации предупреждений и ошибок и формирует отчет с подробным описанием импортированных элементов.
Роли пользователей и лицензии
| Роль | Описание |
|---|---|
| Пользователь | Лицо, которое выполняет скачивание компонентов электрических систем в стандарте ECLASS/BMEcat от производителей, предварительную обработку данных и их импорт в AutoCAD Electrical, а затем использует импортированное содержимое в обозревателе каталогов. К такому содержимому относятся данные каталогов, 2D-чертежи компоновочных образов в формате DWG™ и 3D-модели в формате Autodesk Inventor IPT. |
| Производитель/поставщик | Лицо, которое создает и описывает содержимое и данные об изделиях по стандартам ECLASS/BMEcat для AutoCAD Electrical в формате ECLASS. К такому содержимому относятся данные каталогов, 2D-чертежи компоновочных образов в формате DWG™ и 3D-модели в формате Autodesk Inventor IPT. |
