Создание обозначения кромки (Инструментарий AutoCAD Mechanical)

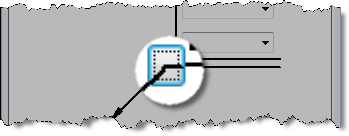

1. Перейдите на вкладку «Аннотации» панель «Обозначения» «Обозначение кромки». найти
   Прим.: Обозначения кромок поддерживаются только в стандартах оформления DIN, GB, JIS и ISO.
2. Выберите объект, к которому требуется прикрепить обозначение кромки.
3. При прикреплении обозначения к отрезку следует в области рисования задать начальную точку выноски.

   Если объект прикрепляется к дуге, окружности, эллипсу или сплайну, пропустите следующий шаг.

4. Укажите вторую точку выноски обозначения кромки и нажмите ENTER.
   Совет:

   • При прикреплении обозначения к дуге, окружности или отрезку нажмите SHIFT + F («Переключить ортогональный режим для выноски обозначения») при перетаскивании курсора, чтобы разрешить неперпендикулярные выноски.
   • При прикреплении обозначения к отрезку, переместите курсор таким образом, чтобы выноска приняла приблизительно перпендикулярное положение, а затем отслеживайте отображаемую траекторию выравнивания.
5. В диалоговом окне «Обозначение кромок» укажите требования и способ размещения обозначения кромки на чертеже.
   1. В разделе «Настройка» для задания обозначения в качестве обобщенного указания для всех других обозначений кромок в чертеже установите флажок «Обозначение неуказанной шероховатости».
      В редакции ISO13715:2017(E) в разделе «Настройка» выберите один из следующих вариантов.

      • Определить для всех кромок
      • Определить для внешних кромок
      • Определить для внутренних кромок
      • Разместить как обозначение неуказанной шероховатости с несколькими исключениями
      • Разместить как обозначение неуказанной шероховатости с одним исключением
      Прим.: Остальные параметры, за исключением параметра «Разместить как обозначение неуказанной шероховатости с несколькими исключениями», являются новыми в редакции стандарта ISO13715:2017(E).
   2. В разделе «Требования» выполните следующие действия.
      1. Для вставки обозначения кромки без определенных данных выберите «Разрешить неопределенный размер» и установите флажок «Заусенцы или проходы разрешены» или «Требуется поднутрение». Для определения направления выберите значение в раскрывающемся списке.
         Чтобы вставить обозначение кромки без конкретных данных в редакции ISO 13715:2017(E), выберите «Нет значений» в разделе «Требования». Чтобы задать направление, выберите одно из следующих положений:

         • Направление не определено
         • Вертикальное направление определено
         • Горизонтальное направление определено
         • Вертикальное и горизонтальное направление определены
      2. Для задания данных обозначения кромки введите значение для обозначения кромки в верхнем или нижнем поле в области параметров или выберите значение в раскрывающемся списке.
      3. Для отображения рядом с обозначением стандартной редакции установите флажок "Показать метку стандарта".
      4. Для добавления обозначения «по замкнутому контуру» нажмите «По контуру».

      5. Для отображения значений указателя введите значения в полях «Указатель от» и «Указатель до».
         Прим.: Этот параметр доступен только в редакции ISO 13715:2017(E).
      6. Чтобы задать количество кромок, введите значение в поле «Количество кромок».
         Прим.: Этот параметр доступен только в редакции ISO 13715:2017(E).
6. Нажмите "ОК".
