Выдача

Выдача позволяет пользователям редактировать и предлагать изменения для определенных объектов на чертеже, открытом для редактирования другим пользователем. Вместо того чтобы ждать, когда чертеж будет закрыт этим пользователем, можно выполнить выдачу объектов, которые требуется отредактировать, внести в них изменения в среде трассировки, а затем отправить изменения на рассмотрение пользователю, имеющему доступ для чтения и записи. После этого пользователь с правами на чтение и запись может объединить изменения в чертеже.

Прим.: Процедура выдачи работает только с чертежами, сохраненными в Forma Data Management.

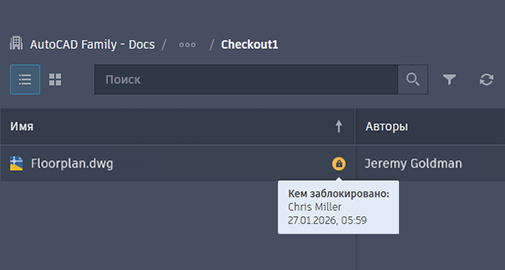

Шаг 1. У одного из участников проекта открыт чертеж с доступом для чтения и записи, который сохранен в Forma Data Management. Другой участник открывает чертеж в режиме только для чтения.

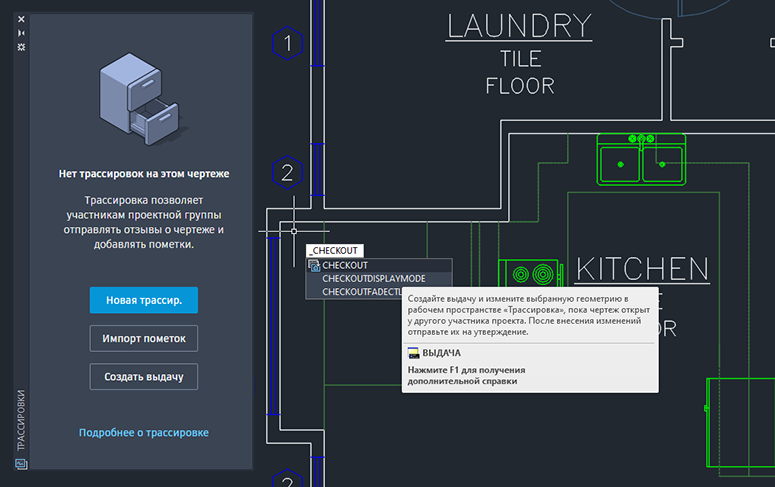

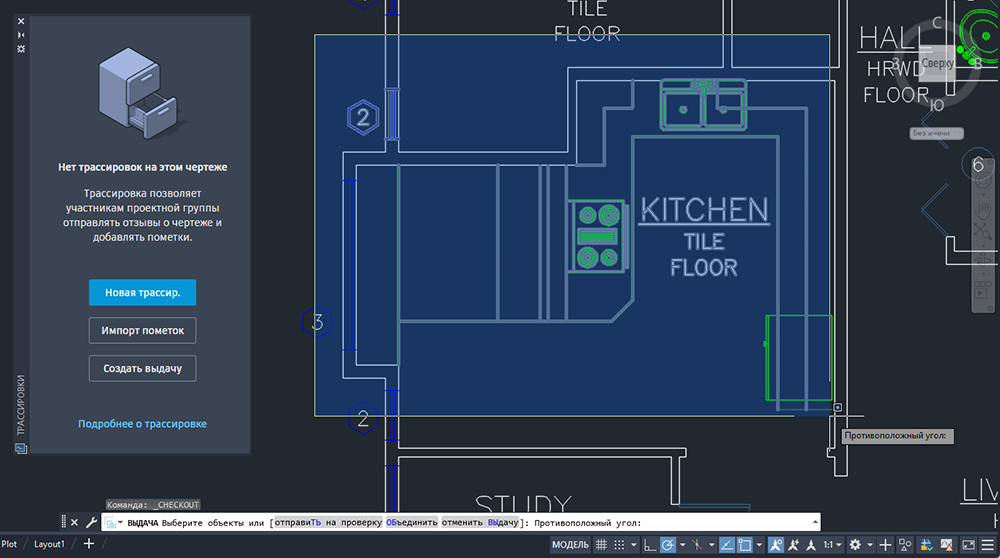

Шаг 2. Второй участник проекта запускает команду ВЫДАЧА, затем выбирает и подтверждает часть геометрии чертежа, которую требуется выдать.

Выбранная часть чертежа открывается в рабочем пространстве «Трассировка» в новой трассировке. Выданная геометрия блокируется для участника, у которого открыт чертеж с доступом для чтения и записи.

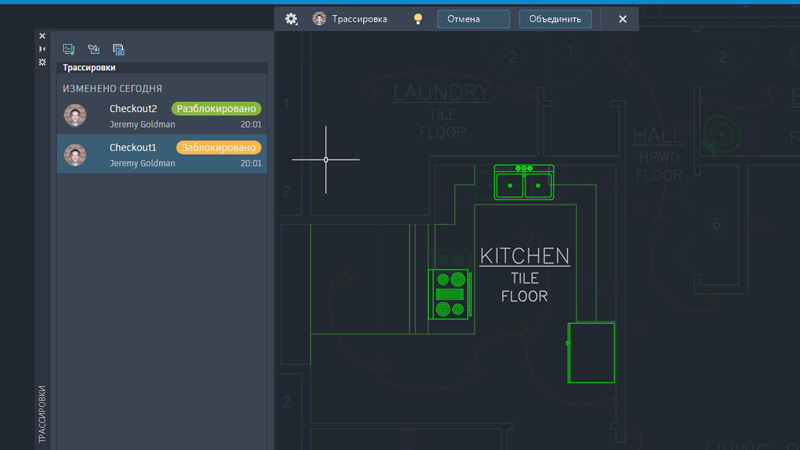

Шаг 3. Второй участник вносит изменения в выданную часть чертежа в новой трассировке. После завершения редактирования участник отправляет и закрывает трассировку.

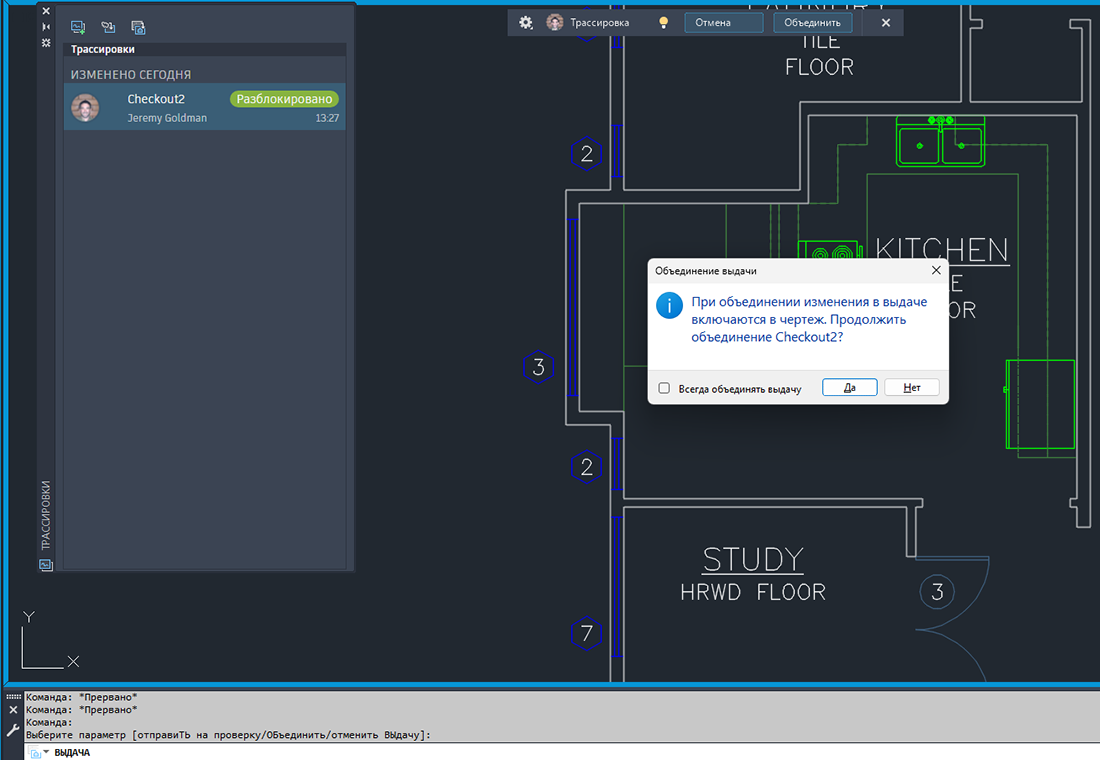

Шаг 4. Участник, открывший чертеж с доступом для чтения и записи, получает уведомление о том, что другой участник внес изменения. После этого он могут просмотреть изменения и решить, следует ли их внести в чертеж.

Совместимость объектов в специализированных инструментариях

При использовании команды ВЫДАЧА в AutoCAD и специализированных инструментариях действуют приведенные ниже технические положения.

• Фильтры выдачи позволяют отфильтровывать пользовательские объекты, созданные в специализированных инструментариях AutoCAD, таких как AutoCAD Architecture, AutoCAD MEP, AutoCAD Mechanical, AutoCAD Map 3D и AutoCAD Plant 3D.
• Из операции выдачи исключаются пользовательские объекты инструментария. При этом исключенные объекты нельзя изменять во время выдачи чертежа.
• Инструментарий AutoCAD Electrical не поддерживает функцию «Выдача».

Новые команды

• ВЫДАЧА — выполните выдачу и измените выбранную геометрию в рабочем пространстве «Трассировка», пока чертеж открыт у другого участника проекта. По завершении отправьте изменения на утверждение.

Новые системные переменные

• CHECKOUTFADECTL — управление степенью затенения, когда активна переменная TRACEMODE (для нее задано значение 0). Этот параметр применяется только к объектам, включенным в выдачу.
• CHECKOUTDISPLAYMODE — управление видимостью выданных объектов в трассировке и на чертеже.
