Вкладка «Модель» (диалоговое окно «Свойства канала»)

Эта вкладка используется для ссылки на базовую информацию о канале.

Базовая линия

Характерная линия. Отображение имени характерной линии, используемой в качестве базовой линии. Отображается «Н/Д», если выбрана базовая линия трассы/профиля.

Трасса. Отображение имени трассы, на которую ссылается базовая линия. Отображается «Н/Д», если выбрана базовая линия характерной линии.

Профиль. Отображение имени профиля, связанного с трассой, на которую ссылается базовая линия. Отображается «Н/Д», если выбрана базовая линия характерной линии.

Определение диапазона пикетов. Активация пикетажа вдоль канала.

Начальный пикет. Задание начального пикета для канала. Нажмите , чтобы вручную выбрать расположение пикета на чертеже.

Конечный пикет. Задание конечного пикета для канала. Нажмите , чтобы вручную выбрать расположение пикета на чертеже.

Общие сведения

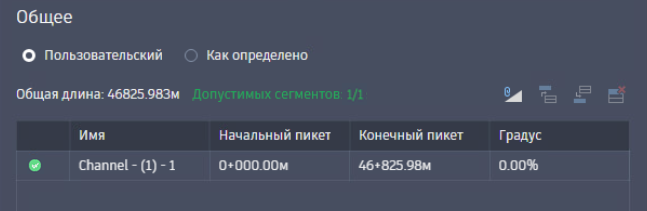

Пользовательские Включение параметра редактирования сегментов канала с целью определения начального и конечного пикетов каждого сегмента уклона.

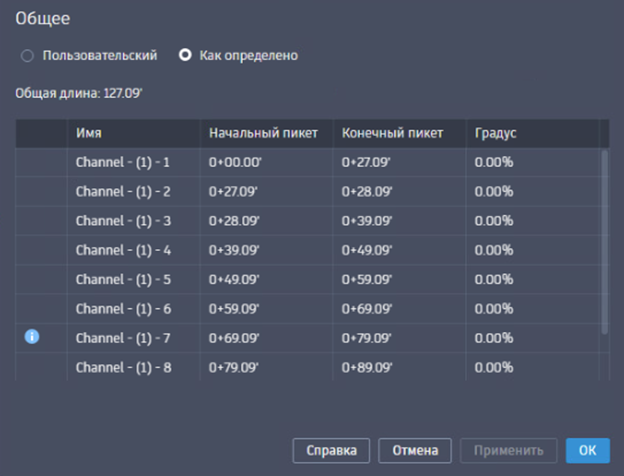

Как определено. Включение автоматического создания сегментов канала на основе изменений уклона вдоль базовой линии.

Общая длина. Отображение общей линейной длины базовой линии.

Имя. Отображение имени каждого сегмента канала. Этот параметр добавляет числовой суффикс к имени канала и доступен только для чтения.

Начальный пикет. Отображение начального пикета каждого сегмента канала. Это значение должно находиться в пределах заданного диапазона пикетов, иначе отобразится сообщение об ошибке.

Конечный пикет. Отображение конечного пикета каждого сегмента канала. Это значение должно находиться в пределах заданного диапазона пикетов, иначе отобразится сообщение об ошибке.

Уклон. Отображение уклона каждого сегмента канала. Этот параметр представляет собой уклон в процентах и будет указан как «Горизонтально», если уклон отсутствует. Отрицательный уклон представляет собой нисходящий откос вдоль пикетажа.

Инструменты пользовательских параметров. При использовании параметра «Пользовательские» доступны следующие инструменты.

Импорт из автоматически рассчитанных уклонов. При выборе этого параметра все данные пользовательских уклонов будут заменены автоматически рассчитанными данными. После этого пользователь сможет скорректировать автоматически рассчитанные данные.
Вставить строку выше. Этот параметр позволяет разделить диапазон пикетов для текущей строки и добавить строку над ней. Для определения места разделения необходимо ввести значение пикета.
Вставить строку ниже. Этот параметр позволяет разделить диапазон пикетов для текущей строки и добавить строку под ней. Для определения места разделения необходимо ввести значение пикета.
Удалить выбранную строку. Этот параметр удаляет текущий диапазон пикетов путем объединения его со строкой ниже. Если последняя строка удаляется, она объединяется со строкой выше. Если имеется только одна строка, ее невозможно удалить.

Прим.: Каналы, меняющие направление уклона (например, проходящие через точку гребня или прогиба), не следует моделировать как единый элемент канала. Если направление уклона в пределах одного канала изменяется на противоположное, во время моделирования поток может не достичь предполагаемого водовыпуска, расположенного по направлению потока, и исчезнуть из системы. Рекомендуется разделить канал у каждого гребня или прогиба и определить полученные сегменты как отдельные каналы. Нулевой колодец следует разместить в точках прогиба, где сходятся потоки с противоположных уклонов.

Продольный уклон. Отображение уклона базовой линии. Он представлен в виде «высота:длина» и будет указан как «Горизонтально», если уклон отсутствует.

Длина. Отображение линейной длины базовой линии.
