В строке состояния отображается значок совместимости, указывающий, соответствуют ли объекты дренажной сети на чертеже текущей версии Civil 3D. Наведите курсор на значок, чтобы появилась подсказка о состоянии совместимости.
- Версии совпадают
- Если объекты дренажной сети соответствуют текущей версии Civil 3D, отображается подсказка «Версия объектов дренажной сети соответствует текущей версии Civil 3D», а значок совместимости будет показывать состояние «отключено».
- Объекты более старые
- Если объекты дренажной сети были созданы в более ранней версии Civil 3D, отображается подсказка «Объекты дренажной сети на этом чертеже не соответствуют текущей версии Civil 3D». Щелкните по значку совместимости
для запуска команды и обновления объектов дренажной сети на чертеже.
- Объекты более новые
- Если объекты дренажной сети были созданы в более поздней версии Civil 3D, отображается подсказка «Версия объектов дренажной сети не соответствует текущему продукту». На значке совместимости отображается предупреждение. Для редактирования объектов необходимо установить более позднюю версию Civil 3D.
Значок совместимости (диалоговое окно свойств)
Значок совместимости представляет собой синий информационный баннер, который отображается в верхней части диалоговых окон свойств водоема, подземного отстойника или канала, если версия просматриваемого объекта несовместима для полного редактирования.

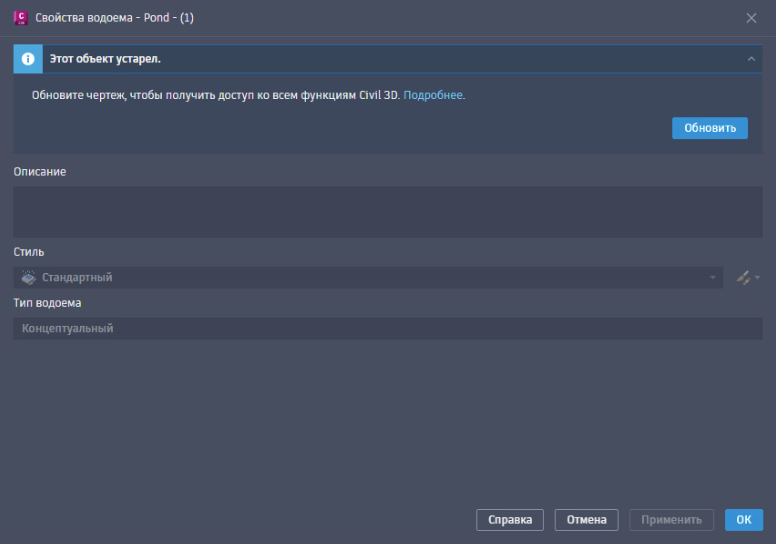

- Этот объект устарел
- Если объект был создан в более ранней версии Civil 3D, на значке отображается сообщение «Этот объект устарел». Обновите чертеж, чтобы получить доступ ко всем функциям Civil 3D. Нажмите кнопку «Обновить», чтобы обновить объект до текущей версии. После обновления можно полностью редактировать объект.

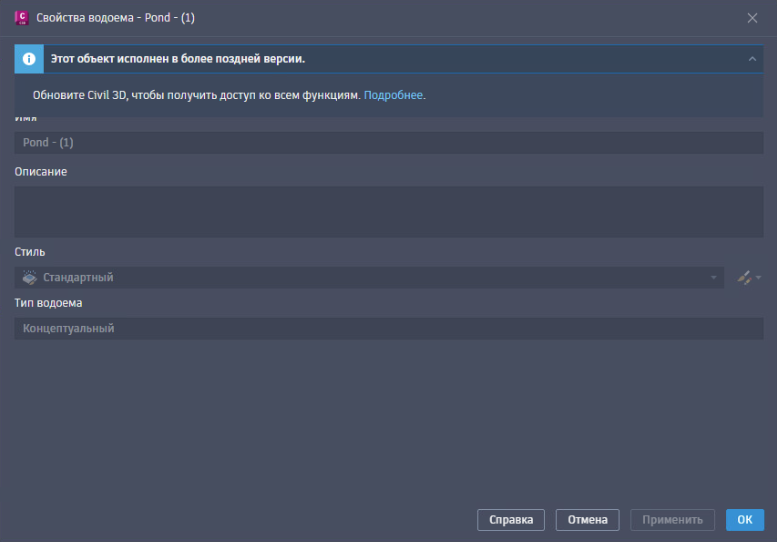

- Это объект более поздней версии
- Если объект создан в более поздней версии Civil 3D, на значке отображается сообщение «Это объект более поздней версии». Обновите Civil 3D, чтобы получить доступ ко всем функциям. В этом случае кнопка «Обновить» недоступна, так как откат чертежа к предыдущей версии чертежа невозможен. Для редактирования объекта необходимо установить более позднюю версию Civil 3D.
