Настройка геометрии концептуальных водоемов на чертеже.
Быстрое редактирование геометрии водоема
Выберите водоем, а затем вкладку «Водоем»
панель «Редактировать геометрию» «Быстрое редактирование водоема»
. Наведите указатель на боковой уклон, чтобы изменить его. Направление стрелки указывает направление, в котором необходимо редактировать уклон. Для редактирования отметки горизонтали наведите на нее курсор и щелкните, чтобы задать новое значение.
Добавление горизонтали водоема
Выберите водоем, а затем вкладку «Водоем» панель «Редактировать геометрию» «Добавить горизонталь»
. Наведите курсор на область между верхней и нижней частью водоема. Предварительный просмотр новой горизонтали отобразится в области курсора вместе с подсказкой отметки горизонтали. Щелкните, чтобы добавить новую горизонталь, или укажите отметку в командном окне.
Удаление горизонтали водоема
Выберите водоем, а затем вкладку «Водоем» панель «Редактировать геометрию» «Удалить горизонталь»
. Выберите горизонтали для удаления и нажмите клавишу ENTER. При удалении горизонталей имеется ограничение: у водоема всегда должно быть не менее двух горизонталей.
Добавление бокового уклона
Выберите водоем, а затем вкладку «Водоем» панель «Редактировать геометрию» «Добавить боковой уклон»
. Используйте ключ S, чтобы изменить уклон, G, чтобы изменить профилирование, или щелкните мышью, чтобы задать значение ширины.
Редактирование с помощью ручек

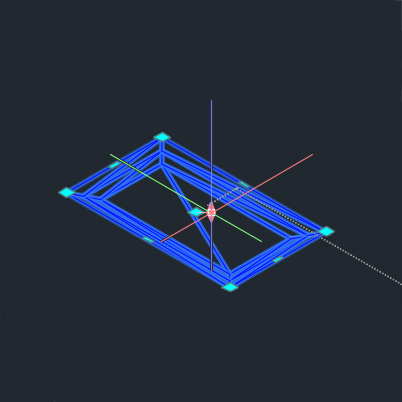

Редактирование расположения и общей формы водоема вручную осуществляется с помощью ручек. Выберите водоем, чтобы отобразить ручки редактирования.
Синие ручки по периметру водоема позволяют менять форму поверхности водоема.
Ручки вершины
Щелкните и перетащите ручки в вершинах сегментов для корректировки положения вершины.
Дополнительные параметры доступны при наведении курсора на ручку контекстного меню. Затем можно растянуть вершину (по умолчанию путем перетаскивания), добавить кривую (см. раздел «Добавление кривых в геометрию водоема» ниже) или удалить вершину.
Геометрия водоема будет скорректирована в соответствии с новым расположением.

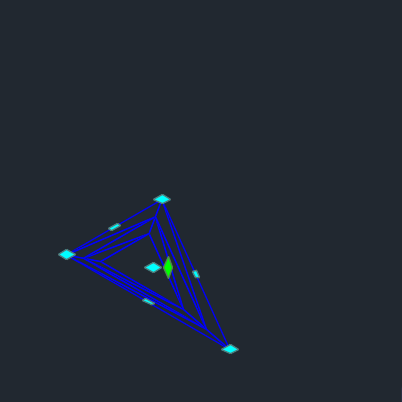

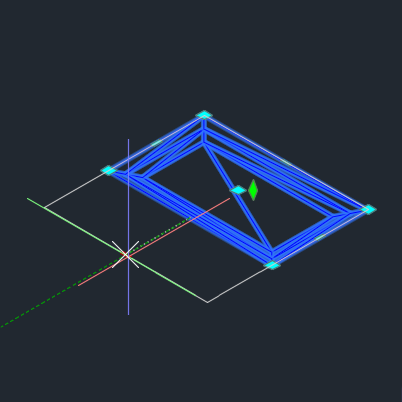

| Растягивание | Удаление вершины |
|---|---|
|
|
Ручки сегмента
Щелкните и перетащите ручку в центре сегмента, чтобы изменить его положение.
Дополнительные параметры доступны при наведении курсора на ручку контекстного меню. Затем можно растянуть сегмент (по умолчанию путем перетаскивания) или добавить вершину, чтобы преобразовать ручку сегмента в вершину для размещения.
Геометрия водоема будет скорректирована в соответствии с новым расположением.

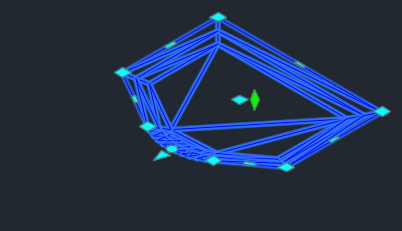

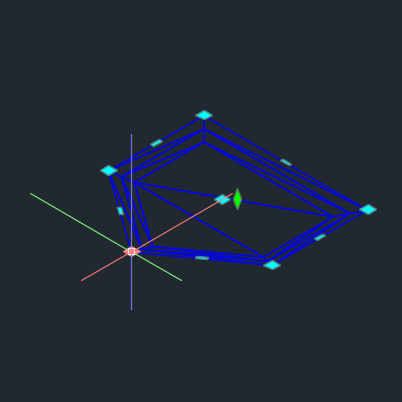

| Растягивание | Добавление вершины |
|---|---|
|
|
Центральные ручки

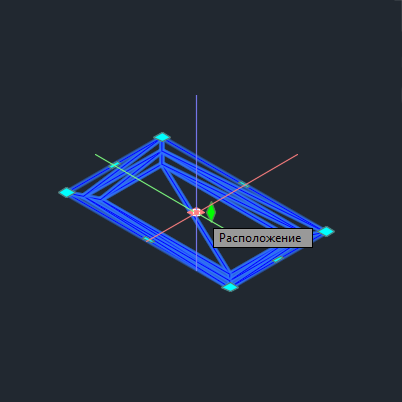

Синяя ручка в центре водоема корректирует положение текущей геометрии водоема по горизонтали. Щелкните и перетащите ручку местоположения для перемещения всего водоема на чертеже. Кроме того, можно указать точку растягивания в командной строке.

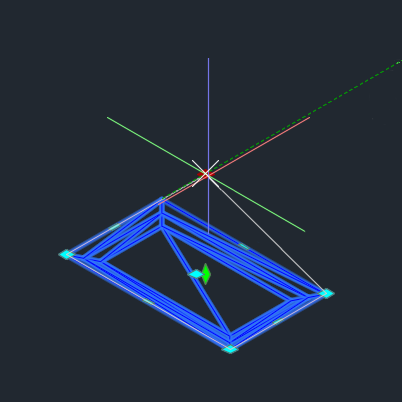

Зеленая ромбовидная ручка в центре водоема корректирует смещение отметки или вертикальное смещение водоема. Наведите курсор на ручку, чтобы выбрать значение «Отметка» или «Смещение». Перемещение этой ручки фиксируется по оси Z.
| Местоположение | Смещение по вертикали |
|---|---|
|
|
Добавление кривых в геометрию водоема
Добавление кривых в геометрию водоема позволяет добиться сглаженного и естественного вида. Кривые регулируют способ объединения сегментов в вершинах водоема.
Существует два способа добавления кривых к водоему.
Добавление кривых ко всему водоему
- Выберите водоем.
- Выберите вкладку «Водоем» панель «Редактировать геометрию» «Скруглить водоем»
.

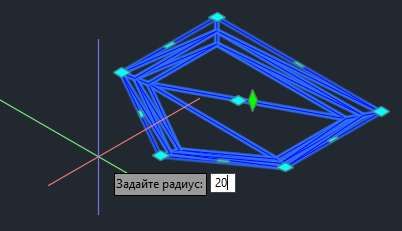

- Введите значение радиуса кривой и нажмите ENTER.
Радиус кривой применяется к каждой вершине водоема.
Этот метод применяет кривую к каждой вершине водоема.
Добавление кривых к одной вершине
- Выберите водоем.
- Наведите курсор на ручку вершины и дождитесь появления контекстного меню.
- Выберите «Добавить кривую».

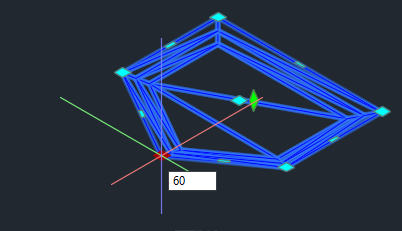

- Введите радиус кривой и нажмите ENTER.
Радиус кривой будет применен к выбранной вершине водоема.
Данный метод позволяет задать индивидуальные кривые для каждой вершины водоема.
