Создание водоема

Узнайте, как добавить объект ливневой канализации в проект дренажной системы.

1. Выберите вкладку «Главная»  панель «Создать проектные данные»  раскрывающийся список «Водоем»  «Создать водоем» .
2. В диалоговом окне «Создать водоем» задайте следующие параметры:
   • имя и (необязательно) описание водоема;
   • глубина, уклон, отметка водоема;
   • имя слоя водоема;
   • стиль водоема из раскрывающегося списка «Стиль».
3. Нажмите «OK».

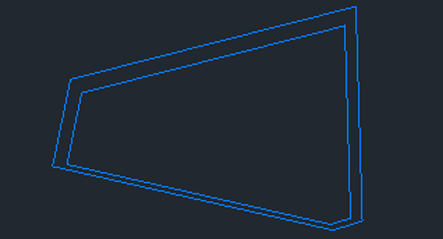

4. На чертеже создайте эскиз контура водоема в виде замкнутой геометрии.

Создание водоема на основе объекта

1. Выберите вкладку «Главная»  панель «Создать проектные данные»  раскрывающийся список «Водоем»  «Создать водоем из объекта» .
2. Выберите предварительно нарисованный объект с замкнутой геометрией.
3. В диалоговом окне «Создать водоем» задайте следующие параметры:
   • имя и (необязательно) описание водоема;
   • глубина, уклон, отметка водоема;
   • имя слоя водоема;
   • стиль водоема из раскрывающегося списка «Стиль»;
   • следует ли удалить выбранный объект (используйте специальный флажок).
4. Нажмите кнопку «ОК».

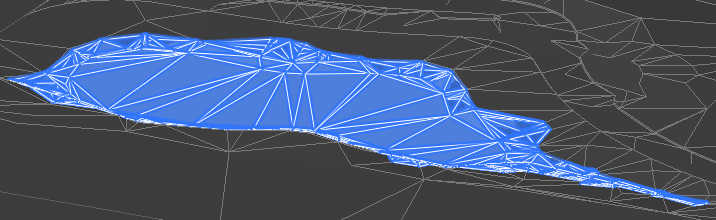

Создание водоема на основе поверхности

1. Выберите вкладку «Главная»  панель «Создать проектные данные»  раскрывающийся список «Водоем»  «Создать водоем из поверхности» .
2. Выберите поверхность на чертеже.
3. Укажите верхнюю отметку водоема. Все потенциальные объекты поверхности подсвечиваются, и пользователь может выбрать нужную точку в пределах области водоема.
4. Если точная верхняя отметка водоема неизвестна, но имеется замкнутая горизонталь, представляющая нужный водоем, можно выбрать ее для определения границ водоема.
5. В диалоговом окне «Создать водоем из поверхности» задайте следующие параметры:
   • имя и (необязательно) описание водоема;
   • имя слоя водоема;
   • стиль водоема из раскрывающегося списка «Стиль».
6. Нажмите «OK».

Трубы можно привязать и присоединить к водоему, как и в любом соединении самотечной трубопроводной сети (см. раздел Редактирование трубопроводных сетей). Подсоединенные трубы отображаются на вкладках «Притоки» и «Оттоки» диалогового окна «Свойства водоема».
