Инструменты дренажа Autodesk для Civil 3D

Сведения о новых усовершенствованиях инструментов проектирования и анализа дренажных систем для Civil 3D.

Новые возможности версии 2027.1

• Добавлена возможность включения графиков осадков, стока и кривых вместимости в отчеты Excel, экспортированные после запуска анализа дренажной системы.
• Добавлена поддержка известного потока в колодце, используемого в качестве притока при анализе дренажной системы.
• Добавлена возможность задавать условия глубины в водовыпуске и изменять отметку глубины в водовыпуске или кривую отметки для каждого анализируемого события выпадения осадков. Улучшена команда «Анализ дренажной системы» для поддержки условий глубины в водовыпуске, для которых настроены следующие значения:
  • Гребень водопуска
  • Произвольное условие, рассчитанное как меньшее из двух значений: критической глубины и нормальной глубины
  • Нормальная глубина
  • Критическая глубина (не поддерживается механизмом анализа; выводится предупреждение о том, что значение будет рассчитано как произвольное условие глубины в водовыпуске)
  • Среднее, (dc+D)/2 (не поддерживается механизмом анализа; выводится предупреждение о том, что значение будет рассчитано как произвольное условие глубины в водовыпуске)
• Добавлена возможность создания, редактирования и хранения кривых отметок для условий глубины в водовыпуске.
• Улучшена функция применения результатов: максимальный расход в трубе возвращается в свойстве «Расход», а соответствующий период повторяемости (при использовании осадков IDF) — в свойстве «Период повторяемости».
• На странице ошибок улучшены сообщения для необработанных ошибок анализа с возможностью скачать журнал ошибок.
• Добавлена возможность отмены экспорта данных после анализа дренажной системы.
• Улучшено диалоговое окно «Диспетчер осадков»: исправлены границы, столбцы и подсказки.
• В анализ дренажной системы добавлен баннер, который отображается при использовании только известных потоков и предупреждает о том, что для анализа будет использоваться максимальное время выпадения осадков.

Новые возможности версии 2027

Начиная с Civil 3D 2026.2, инструменты дренажа Autodesk для Civil 3D теперь интегрированы и устанавливаются вместе с Civil 3D. Это готовый к использованию набор инструментов, предназначенный для интеграции среды проектирования дренажных систем Civil 3D с аналитическими возможностями на основе облачных служб анализа InfoDrainage без необходимости выходить из Civil 3D. Он дает больше возможностей для проектирования дренажных систем благодаря новым рабочим процессам проектирования водоемов, подземных отстойников и открытых каналов, а также улучшенным водосборам с расширенной поддержкой методов стока.

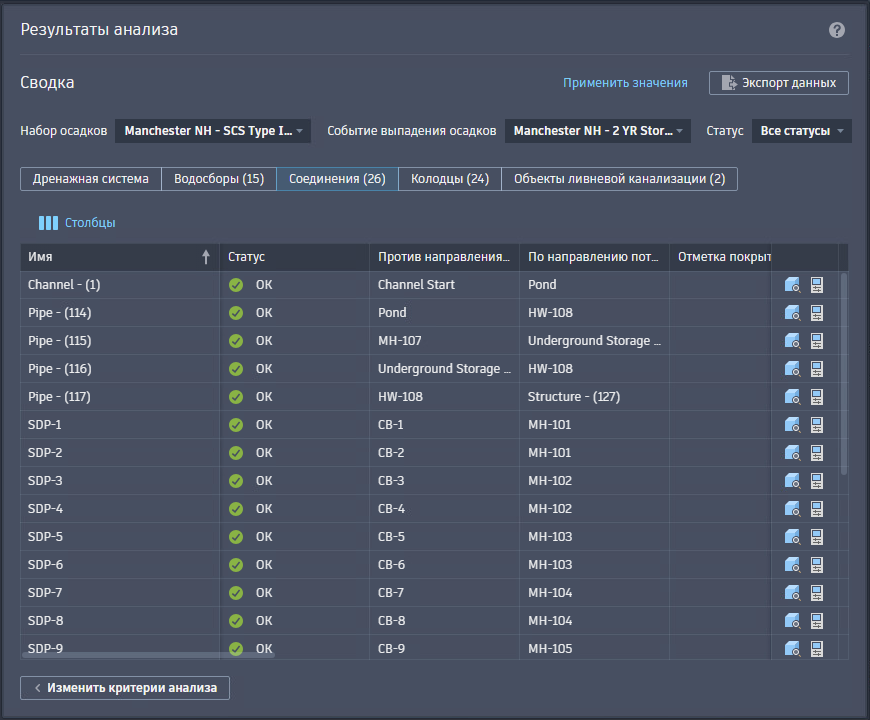

Когда инженер по дренажным системам готовится к анализу системы, анализ можно запустить непосредственно в Civil 3D. Это позволяет использовать различные методы осадков и стока и облегчает выполнение нескольких моделей выпадения осадков. По завершении анализа инженеры могут проверить результаты, включая все предупреждения или ошибки, перед их применением к компонентам дренажной системы на чертеже и экспортом подробного отчета об анализе.

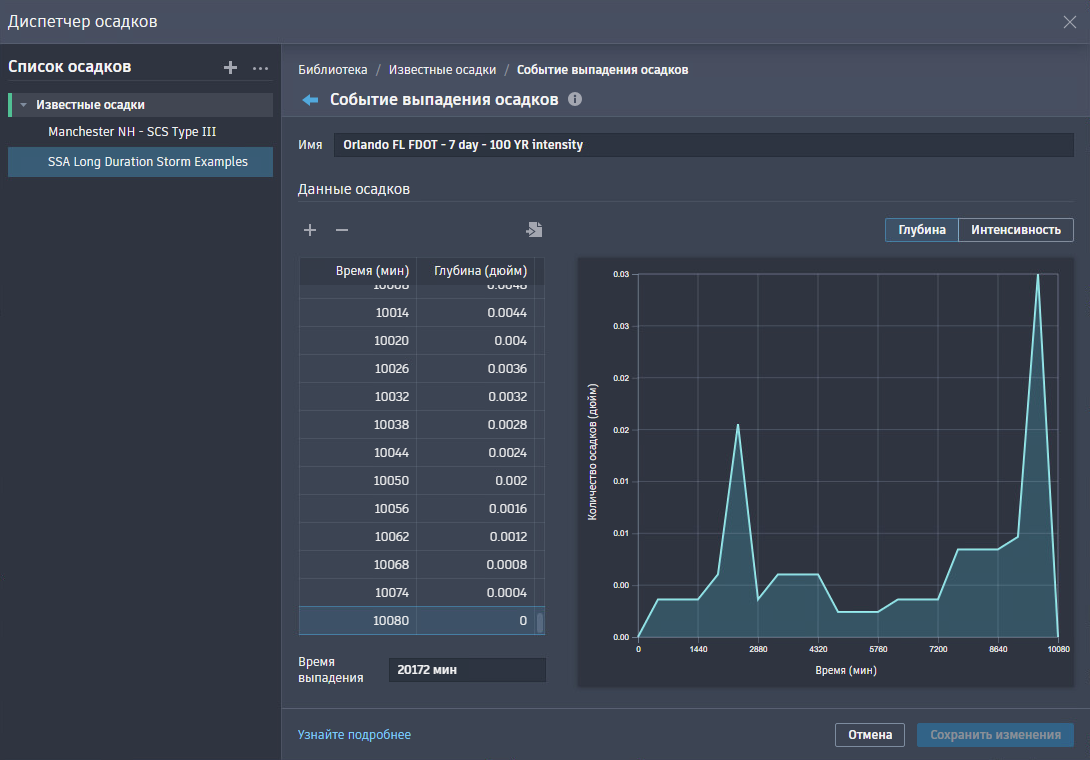

Для поддержки аналитических рабочих процессов включен диспетчер осадков для создания событий выпадения осадков и управления ими. Подробнее.

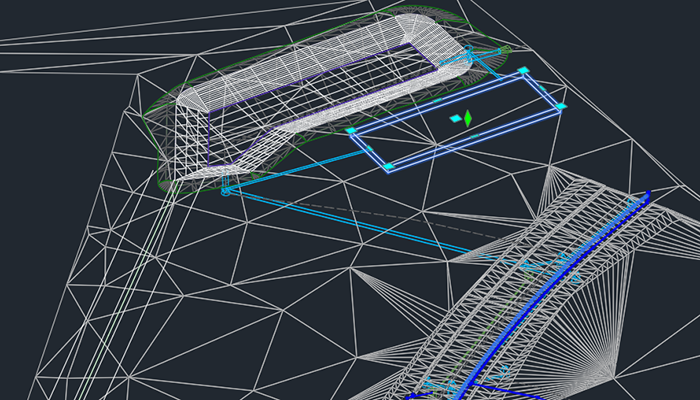

Подземный отстойник

• Добавлены водосборы для притоков подземного отстойника (UGS) в свойствах UGS.
• Полная поддержка связности с трубами, колодцами, водоемами и водосборами: в свойствах и списках теперь показаны присоединенные объекты.
• Улучшено поведение при экспорте (всегда CSV).
• Двустороннее обновление свойств при изменении соединения «труба — SWC».
• Подземный отстойник теперь функционирует так же, как и любой другой объект Civil 3D: стили по умолчанию, правила именования и гидравлические параметры устанавливаются однократно, эти стандарты автоматически применяются к каждому новому созданному UGS. В Civil 3D внешний вид и поведение объектов при создании всегда управлялись централизованно — это называется параметрами объекта. Трубы, колодцы и трассы используют такой подход. В Civil 3D 2027 к ним наконец-то присоединяется подземный отстойник. Теперь вы можете:
  • Установить стиль по умолчанию для UGS — новые объекты мгновенно приобретают стандартный для вашей компании внешний вид, его не нужно каждый раз менять вручную.
  • Задать правило именования по умолчанию (например, UGS-1, UGS-2, UGS-3) автоматически, на основе определенного шаблона счетчика.
  • Установить единицы по умолчанию для геометрии и расстояния — измерения UGS с самого начала согласуются с единицами чертежа или проекта.
  • Задать параметры инфильтрации (гидравлики) по умолчанию — один раз определить стандартные значения и единицы инфильтрации, каждый новый UGS будет создаваться с этими значениями по умолчанию.
  • Найти UGS в разделе «Область инструментов» → «Параметры» — как и трубы или колодцы, UGS теперь имеет собственный узел в дереве параметров.
  • Просматривать и редактировать ключевые свойства UGS непосредственно на панели «Свойства» — параметры «Глубина», «Нижняя отметка», «Площадь» и «Объем вместимости» доступны без открытия отдельного диалогового окна.

Усовершенствования водосборов

• Добавлены методы расчета времени концентрации FAA и Kirpich.
• Улучшен пересчет уклонов пути потока от опорной поверхности при разделении сегментов.
• Улучшено создание пути потока от поверхности до конца на границах водосбора.

Каналы: поддержка нескольких уклонов

• Поддержка нескольких уклонов для одного канала.
• Поддержка идентификации уклонов от базовой линии канала (профиль или характерная линия).
• Поддержка определения нескольких уклонов для канала вручную.
• Поддержка идентификации прямых участков профиля в качестве различных сегментов для канала с несколькими уклонами.
• Поддержка идентификации кривых профиля в качестве различных сегментов для канала с несколькими уклонами. Кривые профиля делятся на прямые участки канала в точке поворота.
• Предусмотрена проверка в таблице нескольких уклонов.
  • Проверки и предупреждения относительно направления уклона.
  • Проверки и предупреждения относительно зазора или перекрытия пикетов.
• Поддержка типа уклона канала в параметрах команды.
• Поддержка импорта сечения из выбранной сборки.

Самотечные трубы

• Метки труб теперь отображают присоединенные объекты ливневой канализации (водоемы/UGS) на метках плана, профиля, пролета, пересечения и сечения.
• Обновлен вид трубопроводной сети, в котором вместо термина «Колодец» используются термины «Начальный/конечный объект».
• Пользователи могут просматривать и редактировать свойства слоев непосредственно в диалоговых окнах свойств трубопроводных и напорных трубопроводных сетей.
• Улучшено отображение присоединенного SWC на панели «Свойства».
• При анализе дренажной системы можно использовать дугообразные, эллиптические и яйцевидные трубы (помимо круглых и муфтовых).

Совместимость и быстрые ссылки на данные

Civil 3D 2027 позволяет безопасно открывать чертежи, содержащие объекты водоемов, подземных отстойников (UGS) и каналов, а также ссылаться на эти чертежи и открывать к ним общий доступ, даже если участники группы используют разные версии Civil 3D.

• Открытие чертежей из более ранних версий без потери данных водоема, канала или UGS. Civil 3D выполняет обновление на основании решения пользователя, сообщая версию объектов.
• Немедленное уведомление об обнаружении несоответствия версий. Если объекты дренажа на чертеже были созданы в другой версии, в строке состояния появится четкий значок с соответствующей подсказкой.

• Обмен данными разных версий с помощью быстрых ссылок на данные — можно добавить ссылку на водоем из более старого чертежа. Civil 3D обновляет данные на главном чертеже.

Водоемы

• Добавлен параметр Пористость, указывающий процент объема водоема, доступного для хранения. Это определяется типом используемого материала насыпи, например 100 % при отсутствии насыпи или обычно 30 % для бута.
• Добавлена возможность выбора присоединенного канала при настройке водовыпусков для водоема.
• Включены пользовательские разворачивающиеся подсказки для водоема с помощью редактора CUI.
