Восстановление или изменение обрезанной части облака точек

Новые возможности версии 2027

Управлять восстановлением обрезанных частей облака точек можно с помощью описанных ниже команд. Обрезанные части сохраняются между сеансами. Команды Отменить последнюю обрезку и Отменить все обрезки отключены (выделены серым цветом) до тех пор, пока не будет выполнена операция обрезки.

Команда позволяет восстановить части облака точек, которые были обрезаны последними. Кроме того, можно воспользоваться функцией отмены, но только во время того же сеанса, в рамках которого была выполнена обрезка. Команда «Отменить последнюю обрезку» доступна в любом сеансе.

1. Выберите на ленте вкладку «Управление» панель «Облако точек» Отменить последнюю обрезку .
2. Будет восстановлена часть облака точек, которая была обрезана последней.

Отменить все обрезки

Команда позволяет восстановить все части облака точек, которые были обрезаны в Inventor.

1. Выберите на ленте вкладку «Управление» панель «Облако точек» Отменить все обрезки.
2. Будут восстановлены все обрезанные части облака точек.

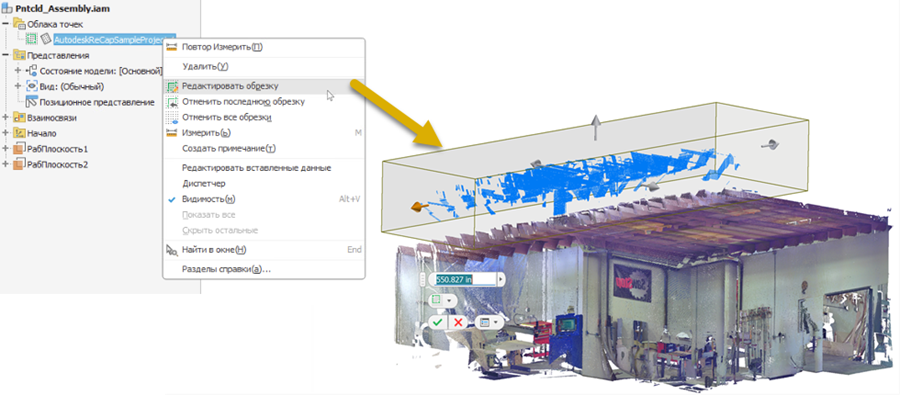

Редактирование подрезки

Изменять границы обрезки в интерактивном режиме можно с помощью манипуляторов рамки обрезки.

1. В обозревателе разверните папку «Обрезка».
2. Щелкните правой кнопкой мыши узел обозревателя обрезки и выберите Редактировать обрезку.
3. Измените обрезанную область с помощью манипуляторов.
4. Нажмите «ОК».
